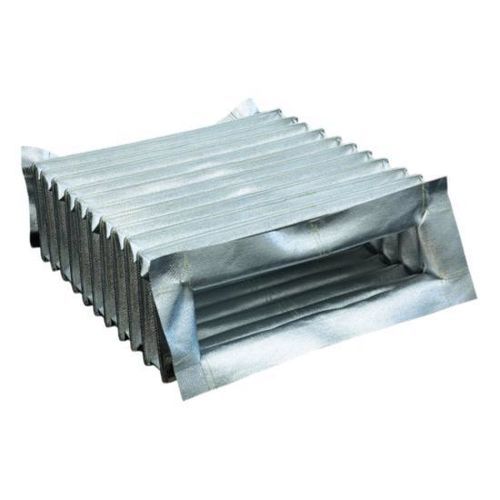

Soufflet carré

rectangulaireen PTFEen toile enduite

Présentation
Les soufflets rectangulaires cousus BSTFLEX sont des protections en tissu sur mesure conçues pour protéger les glissières de machine, les rails linéaires, les vis à billes, les vis d'entraînement, les actionneurs et autres composants mobiles à profil carré ou rectangulaire. Leur construction en accordéon se déploie et se comprime selon le déplacement tout en limitant l'infiltration de poussières, copeaux, lubrifiants, liquides de refroidissement, étincelles et particules abrasives.

Construction des soufflets rectangulaires sur mesure

• Forme du soufflet : Rectangulaire, carré ou sur mesure
• Largeur intérieure : Personnalisée
• Hauteur intérieure : Personnalisée
• Dimensions extérieures : Personnalisées
• Longueur déployée : Personnalisée
• Longueur comprimée : Personnalisée
• Course : Selon le déplacement de la machine
• Géométrie des plis : Adaptée à l'application
• Revêtement/tissu : Sélectionné selon l'environnement
• Fixation : Bride, plaque, collet, pince ou solution sur mesure

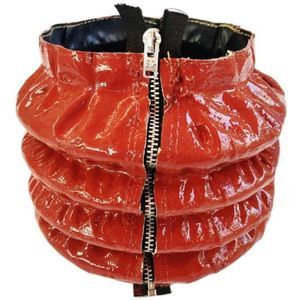

• Fermeture : Fermé, fermeture éclair, velcro ou sur mesure
• Renforts : Optionnels
• Production : Prototypes et production OEM

Options de matériaux

• Tissu nylon enduit — protection générale nécessitant flexibilité et résistance à l'abrasion
• Tissu fibre de verre enduit de silicone — pour environnements à température élevée et exposition aux étincelles
• Tissu fibre de verre enduit de PTFE — pour températures plus élevées, résistance chimique et surface à faible adhérence
• Tissu fibre de verre aluminisé — pour zones de chaleur rayonnante proches de fours ou fonderies
• Tissus techniques sur mesure — évalués pour correspondre aux conditions de service

Protection des glissières et rails linéaires
Les soufflets rectangulaires protègent les glissières et rails linéaires exposés contre les contaminations et risques courants sur site :

• Copeaux métalliques
• Débris de meulage
• Poussière
• Huile
• Liquide de refroidissement
• Étincelles
• Particules abrasives

Applications CNC et automatisation

• Centres d'usinage CNC
• Fraiseuses
• Systèmes de positionnement linéaire
• Robots industriels
• Équipements d'assemblage automatisés
• Machines d'emballage
• Mécanismes et tables élévatrices
• Équipements de manutention
• Machines spéciales et rétrofits d'outils

Soufflets rectangulaires pour haute température
Pour équipements proches de fours, cellules de soudage, fonderies ou procédés à chaud, les soufflets peuvent être fabriqués en tissus résistants à la chaleur (fibre de verre enduite silicone, PTFE, aluminisé, etc.). Le choix du matériau dépend de la température continue, des expositions thermiques courtes, de la chaleur rayonnante, des étincelles/particules chaudes, du contact huile/fluide, de l'exposition chimique, de l'abrasion et de la fréquence de flexion.

Options de montage et d'installation

• Plaques de fixation rigides
• Brides en tissu
• Panneaux d'extrémité renforcés
• Extrémités montées par pince
• Œillets
• Fermetures velcro
• Ouvertures à fermeture éclair
• Systèmes de fixation sur mesure

Applications typiques

• Glissières de machine
• Rails linéaires
• Vis à billes et vis d'entraînement
• Axes CNC
• Tables et mécanismes élévateurs
• Actionneurs linéaires
• Machines automatisées et équipements robotiques
• Machines de fonderie et travail des métaux
• Machines industrielles spéciales

Informations requises pour la production sur mesure

• Largeur intérieure
• Hauteur intérieure
• Largeur et hauteur extérieures maximales admises
• Longueur entièrement comprimée
• Longueur entièrement déployée
• Course requise
• Dimensions de montage
• Température de service
• Type de contaminants ou environnement d'exposition
• Dessin, photo ou échantillon existant

Caractéristiques / Spécifications techniques

• Marque : BSTFLEX
• Type de produit : soufflets rectangulaires en tissu cousu pour protection de machines
• Commande minimale (MOQ) : 1
• Paramètres personnalisables : forme, largeur/hauteur intérieure, dimensions extérieures, longueurs déployée/comprimée, course, géométrie des plis, tissu, arrangement de montage, type de fermeture, renforts
• Options de matériau : nylon enduit, fibre de verre enduite silicone, fibre de verre enduite PTFE, fibre de verre aluminisée, autres tissus techniques
• Options de montage : bride, plaque, collet, pince, plaques rigides, extrémités renforcées, œillets, fixations sur mesure
• Options de fermeture : fermé, fermeture éclair, velcro, fendu ou sur mesure
• Capacité de production : prototypes et production OEM
• Protections principales : poussière, copeaux métalliques, abrasion, huile, liquide de refroidissement, étincelles et chaleur
