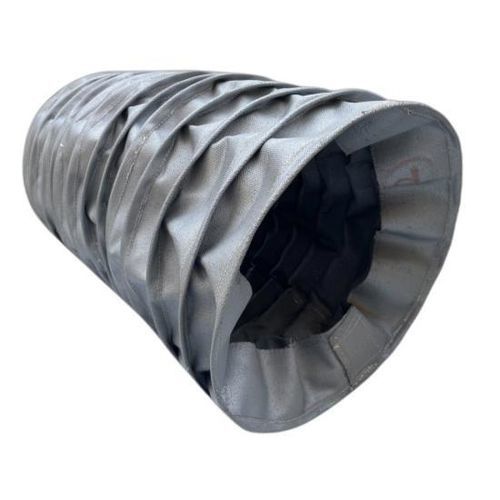

Soufflet rond

cylindriqueen PTFEen toile enduite

Présentation du produit
Les soufflets cousus à armature filaire BSTFLEX sont des protections flexibles sur mesure conçues pour des applications industrielles à grand diamètre et longues courses. Une armature interne en fil maintient la forme du soufflet lors de l'extension et de la compression, limitant l'affaissement du tissu et assurant une stabilité lors de cycles répétés.

Applications
Ces soufflets en tissu renforcé par fil protègent les vérins hydrauliques, arbres, actionneurs, systèmes télescopiques et autres composants mobiles contre la poussière, copeaux métalliques, abrasion, huile, liquide de refroidissement, étincelles et chaleur.

Construction et avantages
Les soufflets associent des tissus industriels flexibles à un système d'armature filaire interne. Le renfort en fil préserve la géométrie circulaire pendant le déplacement, réduit l'affaissement et offre un comportement contrôlé sur de longues courses.

• Stabilité dimensionnelle améliorée
• Meilleur soutien pour les soufflets de grand diamètre
• Réduction de l'effondrement ou de l'affaissement du tissu
• Adapté aux longues courses et grandes longueurs étendues
• Rapport compressé/étendu efficace
• Géométries personnalisées possibles
• Compatible avec des tissus techniques haute température

Dimensions & options sur mesure
Chaque soufflet peut être personnalisé en diamètre intérieur, diamètre extérieur, longueur comprimée, longueur étendue, course, espacement des fils, matériau de tissu et configuration de montage. Le diamètre du fil, l'espacement et la géométrie des convolutions sont ajustés selon le diamètre, la fréquence de mouvement et la stabilité requise.

Matériaux

• Nylon enduit (protection industrielle générale : flexibilité, résistance à l'abrasion, protection contre la contamination)
• Fibre de verre enduite de silicone (applications haute température, exposition à la chaleur et aux étincelles)
• Fibre de verre enduite de PTFE (résistance à la température et aux produits chimiques, adhérence réduite)
• Fibre de verre aluminisée (réflexion du rayonnement thermique autour des fours et machines chaudes)
• Tissus techniques haute température (constructions pour chaleur sévère, particules chaudes et environnements exigeants)

Considérations pour grand diamètre et longue course
Les soufflets de grand diamètre présentent des défis d'ingénierie tels que l'affaissement, le pliage irrégulier, le torsion et le contact avec des pièces mobiles. La construction à armature filaire réduit ces problèmes et convient particulièrement aux équipements industriels lourds et aux systèmes à longue course.

Applications typiques

• Gros vérins hydrauliques
• Arbres de grand diamètre
• Actionneurs verticaux et mécanismes de levage
• Systèmes télescopiques
• Presse industrielles et machines lourdes
• Machines-outils CNC, vis à billes et vis d'entraînement
• Équipements de fonderie et fours
• Systèmes d'automatisation et manutention

Options de montage et de finition d'extrémité
Les configurations d'extrémité disponibles incluent collerettes en tissu, extrémités à pince, zones de montage renforcées, brides métalliques, œillets, plaques de montage et systèmes de fixation personnalisés. Des constructions fendue ou zippée avec armature filaire peuvent être proposées pour les équipements difficiles à démonter.

Informations requises pour la production sur mesure
Les spécifications clés pour la fabrication sur mesure comprennent diamètre intérieur, diamètre extérieur maximal, longueur entièrement comprimée, longueur entièrement étendue, course requise, dimensions de montage, orientation d'installation, température de service, exposition environnementale, fréquence de mouvement et dessin ou photo de l'équipement.

Caractéristiques techniques

• Type de soufflet : Soufflets cousus à armature filaire
• Forme : Rond / Cylindrique
• Diamètre intérieur : Sur mesure
• Diamètre extérieur : Sur mesure
• Longueur étendue : Sur mesure
• Longueur comprimée : Sur mesure
• Course : Selon l'application
• Support filaire : Diamètre et espacement personnalisés
• Matériau du tissu : Selon l'environnement (nylon enduit, fibre de verre silicone/PTFE enduite, fibre de verre aluminisée, tissus haute température)
• Finition d'extrémité : Collet, bride, pince ou sur mesure
• Fermeture : Fermé, zip, velcro ou sur mesure
• Production : Prototypes et quantités OEM
