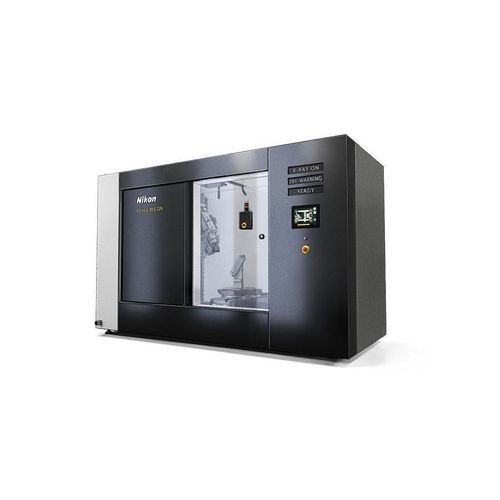

Système d'inspection à rayons X VOXLS 30 C series

3Dpour tomographie numériqueCT

Présentation Les systèmes d'inspection rayons X et CT de la série VOXLS 30 Nikon offrent une stabilité mécanique de grade métrologique dans un encombrement adapté à la production. Disponibles en 225 kV, 320 kV et 450 kV, ils couvrent l'inspection de matériaux de faible à haute densité et conviennent aux laboratoires et aux lignes automatisées.

Principaux avantages

• Prêt pour l'automatisation : autoloaders/robotique, portes de transfert rapide et interface Nikon Automation OPC UA pour intégration atelier et inspections reproductibles sans intervention opérateur.
• Options de source multiples : configurations 225 kV, 320 kV et 450 kV (cibles microfoyer rotatives ou à réflexion selon modèle) pour adapter la pénétration à la taille et à la densité des pièces.
• Mécanique de qualité métrologique : manipulateur sur base en granit, tours en acier rigide, moteurs de précision et encodeurs linéaires pour stabilité mécanique et thermique et résultats mesurables répétés.
• DFI motorisé : réglage submillimétrique pour optimiser le flux de photons, le grossissement et la durée des scans.
• Visibilité et sécurité opérateur : porte extérieure vitrée 1,3 m avec interblocage manipulateur et caméras internes pour positionner les échantillons en toute confiance avec les portes de protection fermées.

Enveloppe de numérisation et améliorations de résolution

• Modes d'acquisition avancés (X.Tend Helical CT, Panel Shift, Pixel Split CT, Offset.CT) pour scanner des pièces hautes, larges ou irrégulières et augmenter la résolution effective si nécessaire.
• Panel Shift et Offset.CT permettent de numériser des objets plus larges que le détecteur ou d'obtenir une résolution supérieure sur des pièces larges.
• X.Tend Helical CT autorise le scan d'objets hauts en une seule acquisition, réduisant les artéfacts de faisceau conique et d'assemblage.

Fonctions clés / points forts

• Trois modèles : VOXLS 30 C 225 / 30 C 320 / 30 C 450 avec énergies source 225/320/450 kV.
• Option Rotating.Target 2.0 225 kV pour une densité de puissance accrue et des scans plus rapides avec SNR amélioré ; refroidissement avancé pour fonctionnement continu à haute puissance.
• DFI motorisé pour développement de techniques et optimisation du flux et du grossissement.
• Manipulateur en granit et encodeurs de précision pour répétabilité et exactitude métrologiques.
• Interfaces d'automatisation et portes de transfert rapide pour intégration en production à haut débit.

Applications industrielles

• Automobile : pièces de bloc moteur, composants électroniques, éléments de direction.
• Batteries : inspection de cellules et de packs, analyses de défaillance.
• Aérospatial & défense : analyses de tendance et contrôles conformes aux normes métier.
• Métaux & fabrication additive : porosité, détection de défauts et contrôle dimensionnel.
• Dispositifs médicaux : inspection de composants réglementés et à haute exigence de précision.
• Électronique : inspection BGA, fissures sur fils de liaison, analyse multicouche de PCB.
• Recherche & enseignement : matériaux, fossiles, carottes et imagerie sciences de la vie.

Caractéristiques techniques

• Série : VOXLS 30 Series (Nikon)
• Options sources : 225 kV, 320 kV, 450 kV
• VOXLS 30 C 225 : Rotating.Target 2.0 225 kV ou cible réflexion microfoyer 225 kV ; détecteur à écran plat ; volume max. : Ø 620 mm × H 1025 mm ; masse échantillon maxi. (charge centrale) : 50 kg ; masse système : ~6 950 kg.
• VOXLS 30 C 320 : cible réflexion microfoyer 320 kV ; fonction Penta Source disponible ; détecteur à écran plat ; volume max. : Ø 610 mm × H 1050 mm ; masse échantillon maxi. : 100 kg ; masse système : ~10 350 kg.
• VOXLS 30 C 450 : 450 kV microfoyer rotatif ou réflexion ; détecteur à écran plat ; Nikon CLDA disponible ; volume max. : Ø 610 mm × H 1050 mm ; masse échantillon maxi. : 100 kg ; masse système : ~10 350 kg.
• Plateforme mécanique : manipulateur sur base en granit, tours acier rigides, moteurs de précision et encodeurs linéaires.
• Modes de scan : Offset.CT, Panel Shift, Pixel Split CT, X.Tend Helical CT.
• Interface d'automatisation : Nikon Automation OPC UA Interface.
• Sécurité / aides opérateur : porte extérieure vitrée 1,3 m avec interblocage, caméras internes, portes de transfert rapide.
• Options : Rotating.Target 2.0, CLDA (450 kV), Penta Source (320 kV) et options détecteur/traitement d'image.
