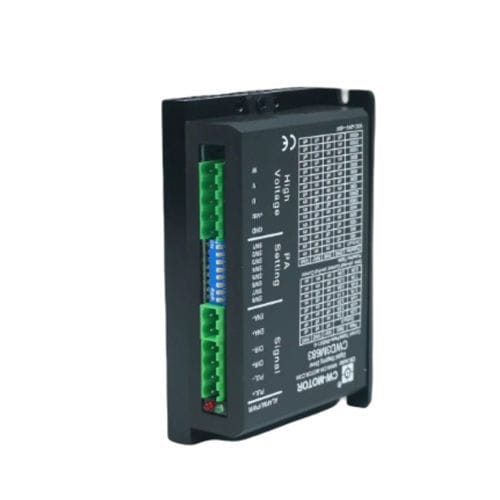

Commande de moteur pas à pas CWD3M683

basse tensionavec contrôleur intégré

Aperçu du produit
Le CWD3M683 est un pilote pas à pas numérique DSP 3 phases supportant un courant de sortie de 3,2–8,3 A et une tension d'entrée de 20–60 VDC. Sa topologie 3 phases associée à un processeur DSP 32 bits et un contrôle anti-résonance permet un mouvement précis et fluide dans des environnements industriels compacts. Dimensions : 118 x 75 x 34 mm.

Points clés

• Entraînement 3 phases pour un mouvement très fluide
• Processeur DSP 32 bits avec contrôle anti-résonance
• Courant de sortie réglable : 3,2–8,3 A
• Algorithme PID adaptatif en ligne pour un réglage dynamique
• 16 réglages de micro-pas jusqu'à 51 200 pas/tr
• Boîtier industriel compact (118 x 75 x 34 mm)

Spécifications rapides

• Modèle : CWD3M683
• Phase : 3
• Tension d'entrée : 20–60 VDC
• Courant de sortie : 3,2–8,3 A
• Micro-pas : jusqu'à 51 200 pas/tr (16 réglages)
• Poids (fiche synthèse) : 0,25 kg
• Dimensions : 118 x 75 x 34 mm

Spécifications électriques

• Tension d'entrée : 20–60 VDC
• Courant de sortie : 3,2–8,3 A
• Nombre de phases : 3
• Réglages de micro-pas : 16 réglages, jusqu'à 51 200 pas/tr
• Signal de commande : Pulse/Direction ou CW/CCW
• Fréquence d'impulsion : 0–200 kHz
• Processeur : DSP 32 bits
• Dimensions : 118 x 75 x 34 mm
• Poids (tableau complet) : 0,3 kg

Dessin mécanique
Le dessin mécanique du modèle CWD3M683 est disponible sur la page produit (voir l'image fournie et la feuille de dimensions).

Caractéristiques techniques

• Modèle : CWD3M683
• Phase : 3
• Tension d'entrée : 20–60 VDC
• Courant de sortie : 3,2–8,3 A
• Réglages de micro-pas : 16 réglages, jusqu'à 51 200 pas/tr
• Modes de signal de commande : Pulse/Direction ou CW/CCW
• Fréquence d'impulsion : 0–200 kHz
• Processeur : DSP 32 bits
• Anti-résonance et algorithme PID adaptatif en ligne
• Dimensions : 118 x 75 x 34 mm
• Poids (fiche synthèse) : 0,25 kg ; Poids (tableau complet) : 0,3 kg
• Format : Boîtier industriel compact
