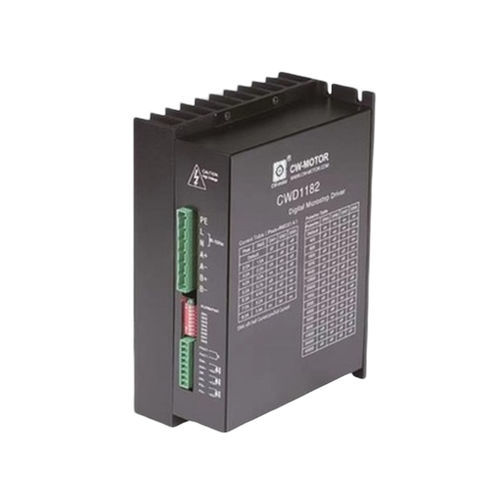

Commande de moteur pas à pas CWD1182

avec contrôleur intégré

Aperçu
Le CWD1182 est un pilote de moteur pas à pas numérique DSP 2 phases conçu pour une alimentation AC moyenne tension (80-150 VAC). Il fournit un courant de sortie réglable de 2,2 à 8,2 A et intègre un processeur 32-bit avec anti-résonance et PID adaptatif en ligne pour un contrôle de mouvement précis et stable.

Points clés

• Processeur 32-bit DSP avec anti-résonance et PID adaptatif
• Entrée AC moyenne tension : 80-150 VAC
• Courant de sortie réglable : 2,2-8,2 A
• 16 réglages de micropas jusqu'à 51200 pas/tr
• Contrôle : Pulse/Direction ou CW/CCW ; fréquence d'impulsion jusqu'à 200 kHz
• Boîtier : 195 x 108 x 84 mm

Spécifications principales
Phase : 2
Modèle : CWD1182
Courant de sortie (A) : 2,2-8,2
Tension d'entrée (VAC) : 80-150
Micropas : jusqu'à 51200 pas/tr
Signal de commande : Pulse/Direction ou CW/CCW

Spécifications électriques
Tension d'entrée : 80-150 VAC
Courant de sortie : 2,2-8,2 A (réglable)
Réglages de micropas : 16 réglages, jusqu'à 51200 pas/tr
Signal de commande : Pulse/Direction ou CW/CCW
Fréquence d'impulsion : 0-200 kHz
Processeur : 32-bit DSP
Poids : 1,3 kg

Schéma mécanique
Schéma mécanique disponible (image : Mechanical Drawing -- CWD1182).

Caractéristiques techniques

• Modèle : CWD1182
• Phase : 2
• Tension d'entrée : 80-150 VAC
• Courant de sortie : 2,2-8,2 A
• Micropas : 16 réglages, jusqu'à 51200 pas/tr
• Signal de commande : Pulse/Direction ou CW/CCW
• Fréquence d'impulsion : 0-200 kHz
• Processeur : 32-bit DSP avec anti-résonance et PID adaptatif
• Moteurs compatibles : moteurs pas à pas hybrides 2 et 4 phases jusqu'à 8,2 A
• Dimensions : 195 x 108 x 84 mm
• Poids : 1,3 kg
