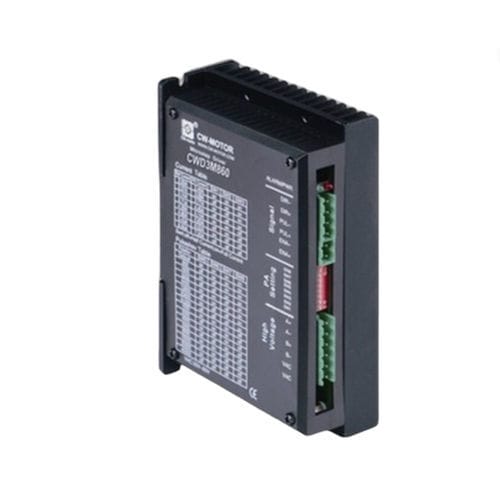

Commande de moteur pas à pas CWD3M860

Présentation produit
Le CWD3M860 est un driver pas à pas numérique 3 phases avec processeur DSP et entrée AC/DC flexible (20–80 VAC ou 24–90 VDC). Il délivre un courant de sortie de 2,4–7,2 A et est logé dans un boîtier 150×99×48 mm conçu pour une dissipation thermique efficace, adapté aux applications industrielles continues (CNC, robotique, emballage).

Points clés

• Commande 3 phases pour un mouvement très fluide
• Processeur 32 bits DSP avec contrôle anti-résonance
• Entrée AC/DC flexible : 20–80 VAC ou 24–90 VDC
• Courant de sortie : 2,4–7,2 A
• 16 positions de micro-pas, jusqu'à 51 200 pas/tr
• Compatibilité signaux : Pulse/Direction et CW/CCW
• Fréquence d'impulsion jusqu'à 200 kHz
• Boîtier compact 150×99×48 mm optimisé pour le refroidissement

Spécifications rapides

• Phases : 3
• Courant de sortie : 2,4–7,2 A
• Tension d'entrée : 20–80 VAC ou 24–90 VDC
• Micro-pas : jusqu'à 51 200 pas/tr (16 positions)
• Fréquence d'impulsion : 0–200 kHz
• Processeur : DSP 32 bits
• Dimensions : 150 × 99 × 48 mm
• Masse : env. 0,73 kg

Spécifications électriques
Tension d'entrée : 20–80 VAC ou 24–90 VDC
Courant de sortie : 2,4–7,2 A
Nombre de phases : 3
Réglages micro-pas : 16 réglages, jusqu'à 51 200 pas/tr
Signal de commande : Pulse/Direction ou CW/CCW
Fréquence d'impulsion : 0–200 kHz
Processeur : DSP 32 bits avec anti-résonance
Dimensions : 150×99×48 mm
Masse : env. 0,7–0,73 kg

Informations supplémentaires
Plan mécanique et détails de fixation disponibles. Le boîtier intègre des voies thermiques pour un fonctionnement continu ; vérifier refroidissement et câblage pour les usages haute intensité. Les interfaces acceptent les raccordements industriels standards pulse/direction.

Caractéristiques techniques

• Modèle : CWD3M860
• Type de driver : driver pas à pas numérique 3 phases DSP
• Tension d'entrée : 20–80 VAC ou 24–90 VDC
• Courant de sortie : 2,4–7,2 A
• Nombre de phases : 3
• Réglages micro-pas : 16 réglages, jusqu'à 51 200 pas/tr
• Signal de commande : Pulse/Direction ou CW/CCW
• Fréquence d'impulsion : 0–200 kHz
• Processeur : DSP 32 bits avec anti-résonance
• Dimensions (mm) : 150 × 99 × 48
• Masse : env. 0,7–0,73 kg
• Format : boîtier 150×99×48 mm pour usage 3 phases continu
