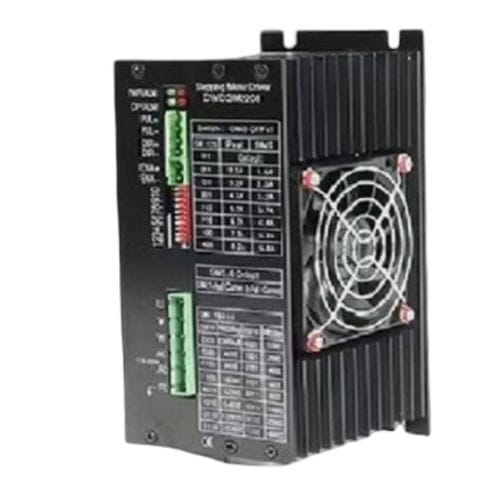

Commande de moteur pas à pas CWD3M208

avec contrôleur intégré

Présentation
Le CWD3M208 est un driver pas à pas numérique DSP 3 phases pour alimentation secteur (110–220 VAC). Il accepte un courant de sortie réglable de 2,2 à 8,2 A et est logé dans un boîtier de 195 x 108 x 84 mm assurant une bonne dissipation thermique pour les applications à fort couple.

Points clés

• Commande 3 phases pour un mouvement très fluide
• Processeur DSP 32 bits avec anti-résonance
• Alimentation secteur (110–220 VAC)
• Courant de sortie réglable 2,2–8,2 A
• 16 réglages de micro-pas jusqu'à 51 200 pas/rév
• Boîtier 195 x 108 x 84 mm pour un meilleur refroidissement

Spécifications rapides
Phase : 3
Courant de sortie (A) : 2,2–8,2
Tension d'entrée (VAC) : 110–220
Micro-pas : 51 200 pas/rév (16 réglages)
Poids (kg) : 1,3
Dimensions (mm) : 195 x 108 x 84

Spécifications électriques
Tension d'entrée : 110–220 VAC
Courant de sortie : 2,2–8,2 A
Nombre de phases : 3
Réglages micro-pas : 16 réglages, jusqu'à 51 200 pas/rév
Interface de commande : Impulsion/Direction ou CW/CCW
Fréquence d'impulsion : 0–200 kHz
Processeur : DSP 32 bits avec anti-résonance
Dimensions : 195 x 108 x 84 mm
Poids : 1,3 kg

Plan mécanique
Plan mécanique disponible pour le modèle CWD3M208 (image de référence fournie sur la page produit).

Caractéristiques techniques

• Modèle : CWD3M208
• Type d'entraînement : driver pas à pas numérique DSP 3 phases
• Tension d'entrée : 110–220 VAC
• Courant de sortie réglable : 2,2–8,2 A
• Micro-pas : 16 positions sélectionnables ; max 51 200 pas/rév
• Interface de contrôle : Impulsion/Direction ou CW/CCW
• Fréquence d'impulsion : 0–200 kHz
• Processeur : DSP 32 bits avec anti-résonance
• Dimensions du boîtier : 195 x 108 x 84 mm
• Poids : 1,3 kg
• Application : Applications avec moteurs pas à pas 3 phases à fort couple, fonctionnement sur secteur
