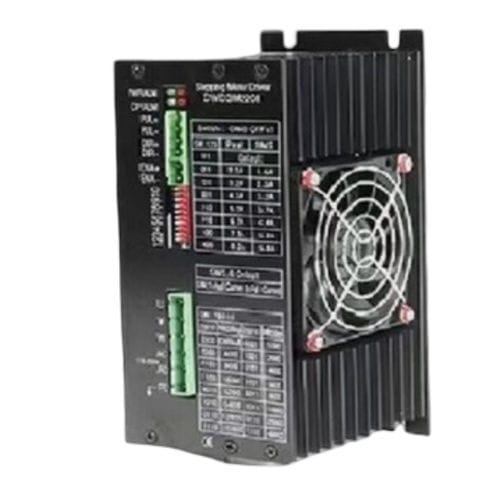

Commande de moteur pas à pas 2 phases CWD2208

Description du produit
Le CWD2208 est un pilote de moteur pas à pas numérique 2 phases équipé d'un processeur DSP, conçu pour une alimentation directe sur secteur (110–220 VAC). Il offre un courant de sortie réglable de 2,2 à 8,2 A et prend en charge un micro-pas haute résolution jusqu'à 51200 pas/révolution. Le boîtier de 195 x 108 x 84 mm assure une dissipation thermique adaptée aux usages industriels continus.

Points clés

• Processeur 32 bits DSP avec contrôle anti-résonance
• Entrée secteur : 110–220 VAC
• Courant de sortie réglable : 2,2–8,2 A
• Algorithme PID adaptatif en ligne pour une meilleure stabilité de mouvement
• 16 réglages de micro-pas, jusqu'à 51200 pas/révolution
• Boîtier compact 195 x 108 x 84 mm

Caractéristiques électriques

• Tension d'alimentation : 110–220 VAC
• Courant de sortie : 2,2–8,2 A (réglable)
• Réglages micro-pas : 16 préréglages, jusqu'à 51200 pas/révolution
• Signal de commande : Impulsion/Direction ou CW/CCW
• Fréquence d'impulsion : 0–200 kHz
• Processeur : DSP 32 bits

Schéma mécanique
Le dessin mécanique du modèle CWD2208 est disponible sur la fiche produit (illustration fournie).

Caractéristiques techniques

• Modèle : CWD2208
• Phases : 2
• Tension d'entrée : 110–220 VAC
• Courant de sortie : 2,2–8,2 A (réglable)
• Micro-pas : 16 réglages, jusqu'à 51200 pas/révolution
• Signal de commande : Impulsion/Direction ou CW/CCW
• Fréquence d'impulsion : 0–200 kHz
• Processeur : DSP 32 bits
• Fonctionnalités : anti-résonance, PID adaptatif en ligne
• Dimensions du boîtier : 195 x 108 x 84 mm
• Poids : 1,3 kg
