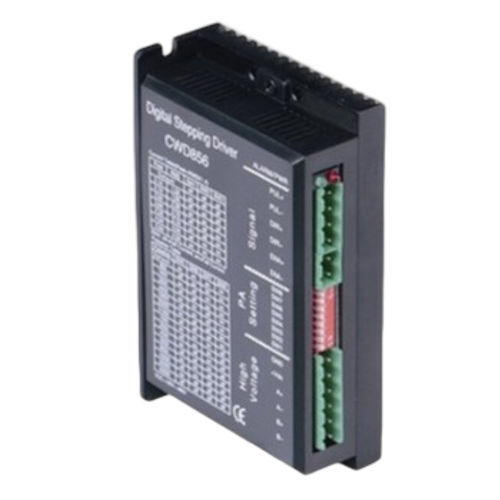

Commande de moteur CC CWD856

avec contrôleur intégrépas à pas 2 phases

Présentation
Le CWD856 est un driver pas à pas numérique 2 phases basé sur un processeur DSP 32 bits, prenant en charge 2,1–5,6 A sous 20–80 VDC. La plage de tension d'entrée étendue améliore la réactivité et les performances dynamiques du moteur par rapport aux variantes basse tension. L'appareil intègre l'antirésonance, un algorithme PID adaptatif en ligne et des entrées de commande optiquement isolées dans un boîtier de 118 x 75 x 34 mm.

Points clés

• Processeur DSP 32 bits avec antirésonance
• Plage de tension étendue : 20–80 VDC
• Algorithme PID adaptatif en ligne
• Entrées de commande optiquement isolées (Impulsion/Direction ou CW/CCW)
• 16 réglages de micro‑pas — jusqu'à 51200 pas/tr
• Fréquence d'impulsion jusqu'à 200 kHz
• Format : 118 x 75 x 34 mm
• Poids : la fiche technique indique 0,3 kg ; l'aperçu indique 0,575 kg (voir documentation)

Spécifications électriques

• Modèle : CWD856
• Phase : 2
• Tension d'entrée : 20–80 VDC
• Courant de sortie : 2,1–5,6 A
• Micro‑pas : 16 réglages, jusqu'à 51200 pas/tr
• Signal de commande : Impulsion/Direction ou CW/CCW
• Fréquence d'impulsion : 0–200 kHz
• Processeur : DSP 32 bits
• Dimensions : 118 x 75 x 34 mm
• Poids : 0,575 kg (aperçu) / 0,3 kg (tableau des spécifications)

Documentation
La fiche technique et le dessin mécanique pour le modèle CWD856 sont disponibles chez le fabricant (PDF et image sur la page produit). Consulter la fiche pour les tableaux électriques détaillés, les limites thermiques et les instructions de fixation.

Applications typiques

• Contrôle de mouvement industriel et automatisation
• Machines CNC et systèmes de positionnement
• Robotique et équipements pick‑and‑place
• Automatisation de laboratoire et bancs d'essai
