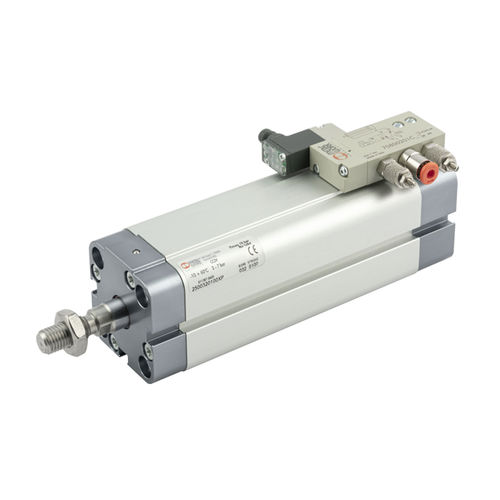

Vérin pneumatique CCIV series
à pistonà tigedouble effet

vérin pneumatique
vérin pneumatique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
pneumatique
Technologie
à piston, à tige
Configuration
double effet, simple effet
Tension
24 V
Norme
ISO
Indice de protection
IP65, IP55
Autres caractéristiques
compact, intégré, en ligne, avec électrovanne intégrée, ATEX
Course

Max: 300 mm
(11,811 in)

Min: 5 mm
(0,197 in)

Alésage

20 mm, 25 mm, 32 mm, 40 mm
(0,79 in, 0,98 in, 1,26 in, 1,57 in)

Pression

Max: 7 bar
(101,5 psi)

Min: 3 bar
(43,5 psi)

Vitesse

0,4 m/s, 0,6 m/s, 1 m/s, 1,4 m/s
(1,31 ft/s, 1,97 ft/s, 3,28 ft/s, 4,59 ft/s)

Température ambiante

Max: 50 °C
(122 °F)

Min: -10 °C
(14 °F)

Description

Combien de fois aurions-nous souhaité disposer d'un actionneur pneumatique complet avec un système de commande, de sorte qu'il nous suffirait de connecter un tuyau d'air comprimé et un câble d'alimentation pour contrôler le mouvement de la tige du piston ? La nouvelle série CCIV, vérin compact avec vanne intégrée, répond à ce besoin. - gain de temps, car il suffit de commander un seul code, au lieu de 10-12 (vérin, vanne, raccords, tuyaux, silencieux, MRF, ...). - économie d'argent, car vous évitez la préparation et le montage de 10-12 composants. - économiser de l'énergie, car l'absence de tuyaux de connexion entre le distributeur et le cylindre évite le gaspillage d'air comprimé. La gamme que nous présentons aujourd'hui comprend des vérins double effet Ø20, 25, 32 et 40. Pour commander un vérin standard, il faut une électrovanne, l'espace nécessaire et un système de fixation de l'électrovanne, 3 ou 5 raccords, 3 tuyaux, des régulateurs de débit, éventuellement des silencieux à l'échappement, soit 12-14 composants à manipuler et à assembler. Avec CCIV, il suffit d'un code pour obtenir un produit entièrement assemblé et testé, conformément à la philosophie "plug & play". Il s'agit de vérins à double effet dérivés de la série CMPC, avec une électrovanne à faible consommation d'énergie. L'électrovanne est de type monostable 5/2, la tige du piston sort donc à la mise sous tension et rentre à la mise hors tension.

---

VIDÉO
