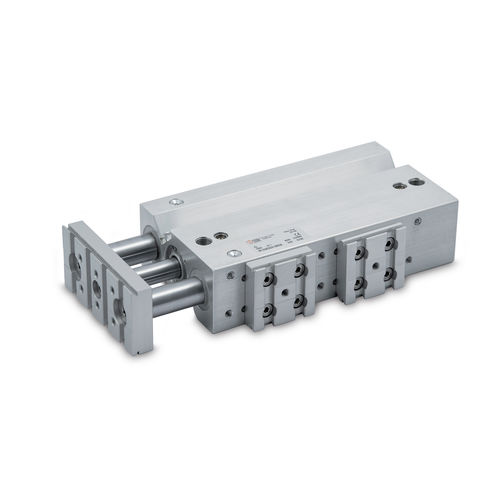

Vérin pneumatique CMPGK series
à tigeen aluminium anodisécompact

vérin pneumatique
vérin pneumatique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
pneumatique
Technologie
à tige
Matériau
en aluminium anodisé
Autres caractéristiques
compact, fileté, guidé, ATEX
Course

Min: 20 mm
(0,787 in)

Max: 200 mm
(7,874 in)

Description

Le CMPGK est un vérin compact guidé fonctionnel, robuste et compact avec unité de guidage intégrée. Les douilles de guidage de tige de piston sont montées directement dans la chemise de cylindre en alliage d'aluminium anodisé. Deux types de guidages différents peuvent être montés selon les besoins : des bagues en bronze fritté couplées à des tiges de piston en acier au carbone chromé et rectifié, ou des bagues de recirculation de billes avec des tiges de piston en acier chromé et rectifié durci. Des rainures sont prévues sur un côté du corps pour recevoir les capteurs rétractables. Il existe actuellement une version non amortie avec butée de fin de course amortie par des joints avant en NBR, ou une version amortie avec des goupilles réglables pour un freinage progressif. La plaque frontale présente la queue d'aronde typique de la V-lock avec rainures et trous. Les éléments de fixation V-Lock peuvent être montés sur le corps principal sur l'une des trois surfaces identifiées comme UP, SIDE et DOWN. La surface choisie possède une grille de trous filetés et de trous d'axe avec une ou deux plaques V-Lock, selon la course. Les plaques sont montées dans une position prédéfinie, mais elles peuvent être déplacées sur la grille selon les besoins

---
