Centre d'usinage 3 axes MH series
horizontalBT 40BT 50

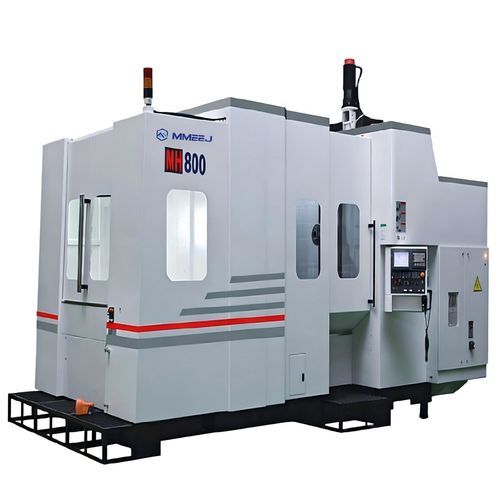

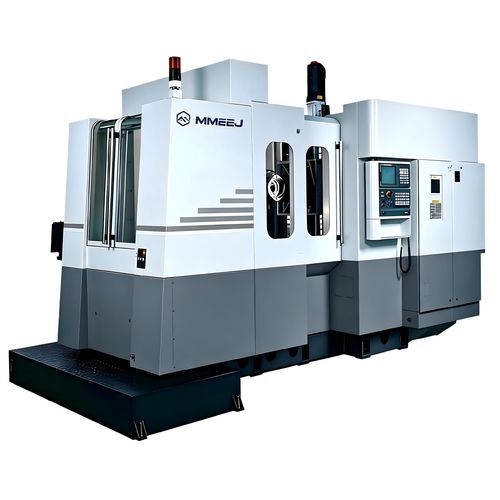

Centre d'usinage 3 axes - MH series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / BT 40 / BT 50
Centre d'usinage 3 axes - MH series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / BT 40 / BT 50
Centre d'usinage 3 axes - MH series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / BT 40 / BT 50 - image - 2
Centre d'usinage 3 axes - MH series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / BT 40 / BT 50 - image - 3
Centre d'usinage 3 axes - MH series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / BT 40 / BT 50 - image - 4
Centre d'usinage 3 axes - MH series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / BT 40 / BT 50 - image - 5
Centre d'usinage 3 axes - MH series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / BT 40 / BT 50 - image - 6
Centre d'usinage 3 axes - MH series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / BT 40 / BT 50 - image - 7
Centre d'usinage 3 axes - MH series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / BT 40 / BT 50 - image - 8
Centre d'usinage 3 axes - MH series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / BT 40 / BT 50 - image - 9
Centre d'usinage 3 axes - MH series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / BT 40 / BT 50 - image - 10
Centre d'usinage 3 axes - MH series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / BT 40 / BT 50 - image - 11
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Meijin Machinery Equipment (Dalian) Co., Ltd.

Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
horizontal
Nez de broche
BT 40, BT 50, ISO 40
Nombre d'outils
60 outils, 40 outils
Fonction associée
de fraisage, de perçage, de taraudage
Autres caractéristiques
à grande vitesse, de haute précision, avec changeur automatique d'outils
Course X

1 000 mm, 1 300 mm
(39,37 in, 51,18 in)

Course Y

850 mm, 1 200 mm
(33,46 in, 47,24 in)

Course Z

950 mm, 1 200 mm
(37,4 in, 47,24 in)

Vitesse de rotation

6 000 rpm, 10 000 rpm
(37 699 rad.min-1, 62 832 rad.min-1)

Puissance

22 kW, 26 kW
(29,91 hp, 35,35 hp)

Hauteur max. de la pièce

1 000 mm, 1 300 mm
(39 in, 51 in)

Vitesse d'avancement axe X

32 000 mm/min
(21 in/s)

Vitesse d'avancement axe Y

32 000 mm/min
(21 in/s)

Vitesse d'avancement axe Z

32 000 mm/min
(21 in/s)

Charge max. de la table

1 000 kg, 2 000 kg
(2 205 lb, 4 409 lb)

Poids max. outil

8 kg, 20 kg, 30 kg
(17,6 lb, 44,1 lb, 66,1 lb)

Temps de changement outil

5 s, 8 s

Poids total

23 000 kg, 25 000 kg
(50 706,32 lb, 55 115,57 lb)

Longueur hors tout

5 966 mm, 6 991 mm
(234,9 in, 275,2 in)

Largeur hors tout

3 470 mm, 4 326 mm
(136,6 in, 170,3 in)

Hauteur totale

3 362 mm, 3 948 mm
(132,4 in, 155,4 in)

Description

Description du produit
La série MH est une gamme de centres d'usinage horizontaux conçue pour usiner des pièces en forme de boîtier, de coque et de disque. Son guidage linéaire à rouleaux grande vitesse permet un déplacement d'axes rapide et stable. Après un seul serrage, une pièce peut subir plusieurs opérations telles que fraisage, alésage, perçage, alésage de finition et taraudage. La machine intègre des fonctions d'automatisation et est livrée avec un changeur d'outils automatique (ATC), un système de lubrification automatique, un système de refroidissement, un générateur d'impulsions manuel portable (MPG) et une protection intégrée.

Données techniques (résumé)
Modèles : MH-800A / MH-800B / MH-1000B
Déplacements X/Y/Z (mm) : 1000/850/950 — 1000/850/950 — 1300/1200/1200
Centre de broche à face de palette (mm) : 60-910 / 60-910 / 80-1280
Nez de broche au centre de palette (mm) : 150-1100 (215-1100)* / 150-1100 (215-1100)* / 200-1400 (285-1400)*
Taille de palette (mm) : 800×800 / 800×800 / 1000×1000
Ø maxi pièce (mm) : Ø1000 / Ø1000 / Ø1300
Charge maxi palette (kg) : 1000 / 1000 / 2000
Vitesse maxi broche (tr/min) : jusqu'à 10000 (selon modèle)
Capacité ATC : 60 / 40 / 60
Commande : FANUC 0i-MD
Puissance requise : 42 KVA
Emprise sol / Poids (mm / kg) : 5966×3470 / 23000 — 6991×4326 / 25000 (selon modèle)

Caractéristiques / spécifications techniques
  • Série : série MH (MH-800A, MH-800B, MH-1000B)
  • Applications : usinage de pièces en forme de boîtier, de coque et de disque ; prend en charge fraisage, alésage, perçage, alésage de finition et taraudage après serrage unique
  • Guidage : guidage linéaire à rouleaux grande vitesse
  • Automatisation et fiabilité : haute précision, fort niveau d'automatisation, grande fiabilité et forte intégration mécatronique
  • Équipement standard : changeur d'outils automatique (ATC), système de lubrification automatique, système de refroidissement, générateur d'impulsions manuel portable (MPG), protection intégrée
  • Déplacements X/Y/Z (mm) : 1000/850/950 (MH-800A/B) — 1300/1200/1200 (MH-1000B)
  • Tailles de palette (mm) : 800×800 (MH-800A/B) — 1000×1000 (MH-1000B)
  • Charge maxi palette (kg) : 1000 (MH-800A/B) — 2000 (MH-1000B)
  • Vitesse maxi broche (tr/min) : jusqu'à 10000 (selon modèle)
  • Capacité ATC : jusqu'à 60 outils (selon modèle)
  • Commande : FANUC 0i-MD
  • Puissance requise : 42 KVA
