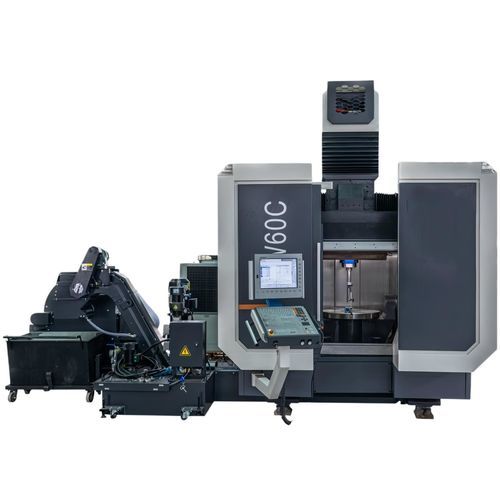

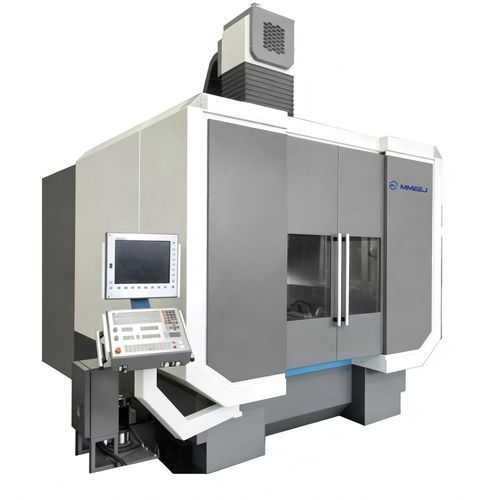

Centre d'usinage CNC 5 axes SVW seriesverticalHSK A-63SK40
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Nombre d'axes
- 5 axes
- Orientation de la broche
- vertical
- Nez de broche
- HSK A-63, SK40, HSK-A 100, HSK-T63, HSK-T100
- Nombre d'outils
- 30 outils
- Autres caractéristiques
- à grande vitesse
- Course X
460 mm, 800 mm, 1 250 mm
(18,11 in, 31,5 in, 49,21 in)- Course Y
600 mm, 800 mm, 1 300 mm
(23,62 in, 31,5 in, 51,18 in)- Course Z
400 mm, 600 mm, 800 mm
(15,75 in, 23,62 in, 31,5 in)- Vitesse de rotation
10 000 rpm, 12 000 rpm, 18 000 rpm, 30 000 rpm
(62 832 rad.min-1, 75 398 rad.min-1, 113 097 rad.min-1, 188 496 rad.min-1)- Puissance
Min: 10 kW
(13,6 hp)Max: 54 kW
(73,42 hp)- Vitesse d'avancement axe X
Min: 20 mm/min
(0,01 in/s)Max: 20 000 mm/min
(13,12 in/s)- Vitesse d'avancement axe Y
Min: 20 mm/min
(0,01 in/s)Max: 20 000 mm/min
(13,12 in/s)- Vitesse d'avancement axe Z
Min: 20 mm/min
(0,01 in/s)Max: 20 000 mm/min
(13,12 in/s)- Charge max. de la table
500 kg, 850 kg, 2 000 kg, 2 500 kg
(1 102 lb, 1 874 lb, 4 409 lb, 5 512 lb)- Poids max. outil
6 kg, 8 kg, 10 kg, 25 kg
(13,2 lb, 17,6 lb, 22 lb, 55,1 lb)- Précision de placement
0,006 mm
(0,00024 in)- Répétabilité
0,004 mm
(0,00016 in)- Poids total
10 t, 16 t, 35 t
(11,02 us ton, 17,64 us ton, 38,58 us ton)- Longueur hors tout
4 000 mm, 5 400 mm, 6 900 mm
(157,5 in, 212,6 in, 271,7 in)- Largeur hors tout
3 800 mm, 4 500 mm, 5 300 mm
(149,6 in, 177,2 in, 208,7 in)- Hauteur totale
3 200 mm, 3 500 mm, 3 900 mm
(126 in, 137,8 in, 153,5 in)
Description
Présentation
La série SVW est un centre d'usinage vertical à cinq axes en liaison, doté d'une table rotative berceau A/C, d'une broche électrique grande vitesse et de composants de précision importés. Elle permet le bridage unique et l'usinage complet des pièces complexes et des grands pièces ; les vitesses de déplacement rapide réduisent les temps non productifs et favorisent un meilleur rendement de production.
Caractéristiques principales
Applications
Options et configurations
Informations de commande
La série SVW est un centre d'usinage vertical à cinq axes en liaison, doté d'une table rotative berceau A/C, d'une broche électrique grande vitesse et de composants de précision importés. Elle permet le bridage unique et l'usinage complet des pièces complexes et des grands pièces ; les vitesses de déplacement rapide réduisent les temps non productifs et favorisent un meilleur rendement de production.
Caractéristiques principales
- Série et modèles : SVW series (SVW60C, SVW60C-F, SVW80C, SVW80C-F, SVW125A, SVW125A-F)
- Diamètres de plateau : φ600 / φ600 / φ800 / φ725 / φ1200 / φ1200 (selon modèle)
- Charge maximale du plateau : de ≤500 kg à 2500 kg selon modèle
- Dimensions maximales des pièces (Ø×H) : jusqu'à 1360×700 mm selon modèle
- Courses X/Y/Z : de 460/600/400 mm à 1250/1300/800 mm (selon modèle)
- Balancement axe A : jusqu'à ±140° ; rotation axe C : 360°
- Avance de coupe : 20–20 000 mm/min (certaines variantes limitées à 10 000 mm/min)
- Vitesse de déplacement rapide (X/Y/Z) : jusqu'à 60 000 mm/min (selon modèle)
- Options broche : plusieurs configurations de vitesse et puissance (ex. jusqu'à 30 000 tr/min ; puissances jusqu'à 45/54 kW)
- Montage de broche : HSK-A63, HSK-T63, SK40 (724 taper), HSK-A100, HSK-T100
- Magasin d'outils (option) : généralement 30 outils (certaines variantes 40) ; changement d'outil par bras robotisé
- Commande numérique (option) : Heidenhain TNC640
- Puissance totale machine : ~88–109 kVA ; masse approximative : ~10 t à ~35 t selon modèle
Applications
- Convient aux secteurs aéronautique, automobile, moules et outillages, énergie, machines lourdes et fabrication d'équipements de précision
- Adapté à l'usinage de géométries complexes en 5 faces, de surfaces libres et de pièces volumineuses/encombrantes en une seule opération
Options et configurations
- Différentes configurations de broche (vitesse/puissance) et options de cône pour répondre aux exigences d'usinage
- Capacités de magasin d'outils et changeur robotisé en option
- Options de commande (Heidenhain TNC640) et systèmes auxiliaires : refroidissement, convoyeurs copeaux, dispositifs de bridage
Informations de commande
- Préciser la référence modèle désirée (SVW60C / SVW60C-F / SVW80C / SVW80C-F / SVW125A / SVW125A-F) et les options lors de la demande de devis
- Contacter le fournisseur pour la configuration détaillée, les exigences d'installation (alimentation/fondation) et les délais de livraison
