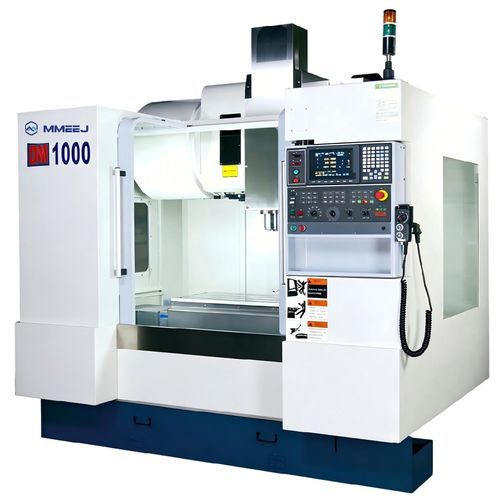

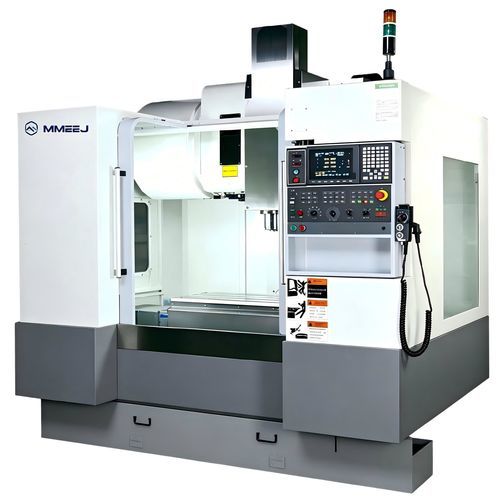

Centre d'usinage CNC 3 axes DM seriesverticalpour acierà montant fixe
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Nombre d'axes
- 3 axes
- Orientation de la broche
- vertical
- Matière usinée
- pour acier
- Structure
- à montant fixe
- Nez de broche
- BBT40, BT 30
- Nombre d'outils
- 24 outils
- Applications
- pour l'industrie automobile, pour moules
- Autres caractéristiques
- avec changeur automatique d'outils
- Course X
600 mm, 800 mm, 1 020 mm, 1 200 mm
(23,62 in, 31,5 in, 40,16 in, 47,24 in)- Course Y
410 mm, 500 mm, 560 mm, 600 mm
(16,14 in, 19,69 in, 22,05 in, 23,62 in)- Course Z
540 mm, 600 mm, 675 mm
(21,26 in, 23,62 in, 26,57 in)- Vitesse de rotation
18 000 rpm, 24 000 rpm
(113 097 rad.min-1, 150 796 rad.min-1)- Puissance
1,5 kW, 2 kW, 3,5 kW
(2,04 hp, 2,72 hp, 4,76 hp)- Vitesse d'avancement axe X
30 m/min, 36 m/min
- Vitesse d'avancement axe Y
30 m/min, 36 m/min
- Vitesse d'avancement axe Z
6 m/min
- Charge max. de la table
350 kg, 500 kg, 750 kg, 1 000 kg
(772 lb, 1 102 lb, 1 653 lb, 2 205 lb)- Poids max. outil
7 kg, 8 kg
(15,4 lb, 17,6 lb)- Poids total
4 200 kg, 5 300 kg, 7 000 kg, 8 500 kg
(9 259,42 lb, 11 684,5 lb, 15 432,36 lb, 18 739,29 lb)
Description
Présentation du produit
La série DM Series est un centre d'usinage vertical conçu pour l'usinage de contours complexes d'outillages, de composants automobiles et de pièces en boîte. Disponible en DM-600, DM-800, DM-1000 et DM-1200, la série convient à la production de pièces de moule de taille moyenne à petite. Une haute capacité de couple à faible vitesse permet l'usinage efficace de matériaux difficiles (aciers à haute résistance, alliages haute température) ainsi que des aciers courants.
Tableau technique
Model | DM-600 | DM-800 | DM-1000 | DM-1200
Course axe X (mm) | 600 | 800 | 1020 | 1200
Course axe Y (mm) | 410 | 500 | 560 | 600
Course axe Z (mm) | 540 | 540 | 600 | 675
Flasque de broche à plateau (mm) | 100~640 | 150~690 | 135-735 | 100~775
Vitesse de broche (tr/min) | 24000 | 18000 | 18000 | 18000
Changeur d'outils automatique - Nombre d'outils (pcs) | 24 | 24 | 24 | 24
Diamètre maxi outil (mm) | 80/125 | 80/125 | 80/125 | 80/125
Longueur maxi outil (mm) | 200 | 270 | 300 | 300
Poids maxi outil (kg) | 8 | 8 | 8 | 7
Méthode de changement d'outil | Bras lame | Bras lame | Bras lame | Bras lame
Spécification outil | BT30 | BBT-40 | BBT-40 | BBT-40
Moteur broche (continu/30 min) (kW) | 3.7/4.6 | 15/18.5 | 15/18.5 | 15/18.5
Moteurs axes X/Y/Z (kW) | 1.5/1.5/2.0 | 2.0/2.0/3.5 | 2.0/2.0/3.5 | 3.5/3.5/3.5
Dimensions plateau (mm) | 700x400 | 910x500 | 1000x560 | 1220x620
Capacité maxi plateau (kg) | 350 | 500 | 750 | 1000
T-slot (fente x largeur x distance centre) (mm) | 5x14x63 | 5x18x100 | 5x18x100 | 5x18x100
Vitesse rapide X/Y/Z (M/min) | 36 / 36 / 24 | 36 / 36 / 24 | 36 / 36 / 24 | 30 / 30 / 24
Vitesse d'avance d'usinage (M/min) | 1-20000 | 1-20000 | 1-20000 | 1-20000
Commande | Mitsubishi M80 | Mitsubishi M80 | Mitsubishi M80 | Mitsubishi M80
Masse machine (kg) | 4200 | 5300 | 7000 | 8500
Consommation électrique (KVA) | 15 | 20 | 25 | 35
Capacité réservoir de refroidissement (L) | 200 | 290 | 290 | 360
Alimentation air (kg/cm²) | 6 | 6 | 6 | 6
Caractéristiques techniques
La série DM Series est un centre d'usinage vertical conçu pour l'usinage de contours complexes d'outillages, de composants automobiles et de pièces en boîte. Disponible en DM-600, DM-800, DM-1000 et DM-1200, la série convient à la production de pièces de moule de taille moyenne à petite. Une haute capacité de couple à faible vitesse permet l'usinage efficace de matériaux difficiles (aciers à haute résistance, alliages haute température) ainsi que des aciers courants.
Tableau technique
Model | DM-600 | DM-800 | DM-1000 | DM-1200
Course axe X (mm) | 600 | 800 | 1020 | 1200
Course axe Y (mm) | 410 | 500 | 560 | 600
Course axe Z (mm) | 540 | 540 | 600 | 675
Flasque de broche à plateau (mm) | 100~640 | 150~690 | 135-735 | 100~775
Vitesse de broche (tr/min) | 24000 | 18000 | 18000 | 18000
Changeur d'outils automatique - Nombre d'outils (pcs) | 24 | 24 | 24 | 24
Diamètre maxi outil (mm) | 80/125 | 80/125 | 80/125 | 80/125
Longueur maxi outil (mm) | 200 | 270 | 300 | 300
Poids maxi outil (kg) | 8 | 8 | 8 | 7
Méthode de changement d'outil | Bras lame | Bras lame | Bras lame | Bras lame
Spécification outil | BT30 | BBT-40 | BBT-40 | BBT-40
Moteur broche (continu/30 min) (kW) | 3.7/4.6 | 15/18.5 | 15/18.5 | 15/18.5
Moteurs axes X/Y/Z (kW) | 1.5/1.5/2.0 | 2.0/2.0/3.5 | 2.0/2.0/3.5 | 3.5/3.5/3.5
Dimensions plateau (mm) | 700x400 | 910x500 | 1000x560 | 1220x620
Capacité maxi plateau (kg) | 350 | 500 | 750 | 1000
T-slot (fente x largeur x distance centre) (mm) | 5x14x63 | 5x18x100 | 5x18x100 | 5x18x100
Vitesse rapide X/Y/Z (M/min) | 36 / 36 / 24 | 36 / 36 / 24 | 36 / 36 / 24 | 30 / 30 / 24
Vitesse d'avance d'usinage (M/min) | 1-20000 | 1-20000 | 1-20000 | 1-20000
Commande | Mitsubishi M80 | Mitsubishi M80 | Mitsubishi M80 | Mitsubishi M80
Masse machine (kg) | 4200 | 5300 | 7000 | 8500
Consommation électrique (KVA) | 15 | 20 | 25 | 35
Capacité réservoir de refroidissement (L) | 200 | 290 | 290 | 360
Alimentation air (kg/cm²) | 6 | 6 | 6 | 6
Caractéristiques techniques
- Série : DM Series (DM-600, DM-800, DM-1000, DM-1200)
- Applications principales : contours complexes de moules, pièces automobiles et composants en boîte ; optimisé pour la fabrication de pièces de moules de taille moyenne à petite
- Conçu pour fournir un couple élevé à basse vitesse pour l'usinage de matériaux difficiles
- Options de broche : 24000 tr/min (DM-600) ou 18000 tr/min (DM-800/DM-1000/DM-1200)
- Changeur d'outils automatique : 24 outils, type bras-lame ; cône outil BT30 (DM-600) ou BBT-40 (DM-800/1000/1200)
- Puissance moteur broche : 3.7/4.6 kW (DM-600) jusqu'à 15/18.5 kW sur les modèles supérieurs
- Moteurs d'axe (X/Y/Z) variables selon le modèle, jusqu'à 3.5 kW par axe sur le plus grand modèle
- Dimensions plateau : 700x400 mm à 1220x620 mm ; capacités plateau : 350–1000 kg
- Vitesses rapides : jusqu'à 36 m/min (X/Y) et 24 m/min (Z) ; plage d'avance d'usinage 1–20000 m/min
- Commande : Mitsubishi M80
- Poids machine : 4200–8500 kg selon modèle
- Consommation : 15–35 KVA ; capacité liquide de refroidissement : 200–360 L ; besoin d'air : 6 kg/cm²
