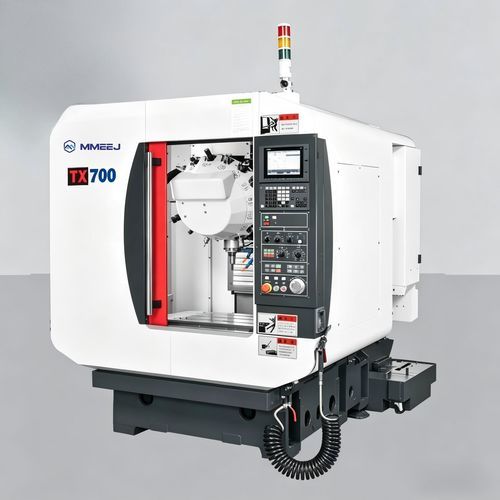

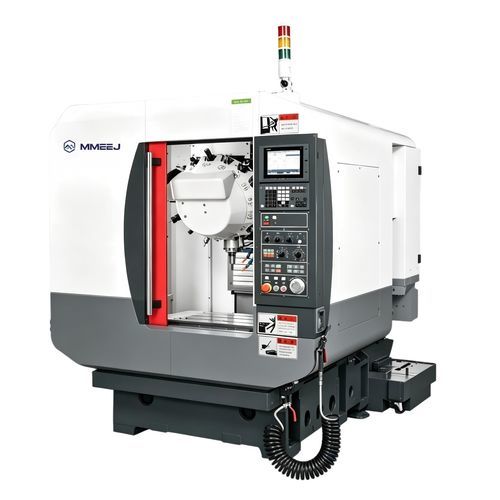

Perceuse-taraudeuse CNC TX series

verticale3 axespour acier

Présentation
Centres verticaux CNC de perçage et taraudage conçus pour le perçage et le taraudage à grande vitesse et les usinages multi-opérations. Empreinte au sol réduite et précision stable, adaptés à la production en série de pièces de précision petites et moyennes pour l'électronique, l'automobile et le médical.

Caractéristiques clés

• Fonction multi-opérations : perçage, taraudage, fraisage, chanfreinage et alésage en une seule mise en place pour réduire les erreurs de bridage et les temps de cycle.
• Compatibilité des matériaux : aluminium, alliages, cuivre, acier inoxydable et plastiques ; particulièrement adapté aux pièces légères et de précision.
• Production flexible : changements rapides de programmes et d'outillage pour les petites séries et la production multi-variantes.

Spécifications machine

• Modèle : TX-500 | TX-700 | TX-1000
• Courses (mm) : X = 500 | 700 | 1000 ; Y = 400 | 400 | 500 ; Z = 330 | 330 | 350
• Distance nez-broche / table (mm) : 170-500 | 170-500 | 150-500
• Vitesse de broche : 12 000 tr/min (tous modèles)
• Système ATC : type disque (sans bras), magasin 21 outils ; Ø maxi outil (sans outil adjacent) 60/80 mm ; longueur maxi 250 mm ; poids maxi 3 kg ; cône d'outil BT-30
• Moteurs : broche 3,5 kW continu / 5,5 kW (15 min) ; axes XY/Z 1,5 / 1,5 / 2,2 kW
• Table : surface 650x400 | 850x400 | 1100x500 mm ; charge maxi 250 | 250 | 350 kg ; rainure en T 3x14x125 mm
• Vitesses : rapids X/Y/Z = 48/48/48 m/min ; avance d'usinage 1–20 000 mm/min (TX-500/700), 1–30 000 mm/min (TX-1000)
• Contrôleur : Mitsubishi M80
• Divers : poids machine ~3000 | ~3500 | ~4100 kg ; consommation 15 KVA ; réservoir liquide 200 | 200 | 300 L ; alimentation pneumatique 6 kg/cm²

Données techniques & applications typiques

• Série : TX (TX-500, TX-700, TX-1000)
• Applications : usinage en série de pièces de précision petites à moyennes pour l'électronique 3C, composants automobiles et dispositifs médicaux
• Atouts principaux : hautes vitesses de broche, encombrement réduit, capacité multi-opérations et ATC sans bras pour un changement d'outillage efficace
