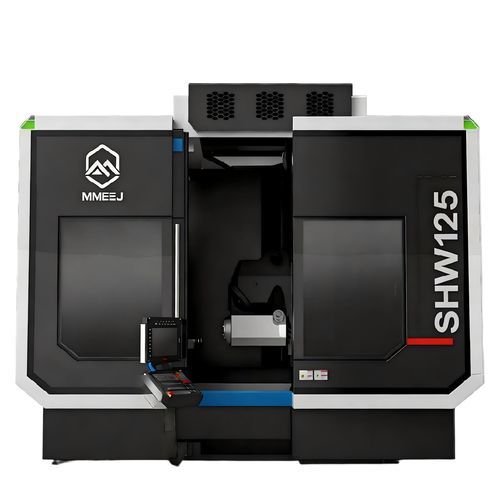

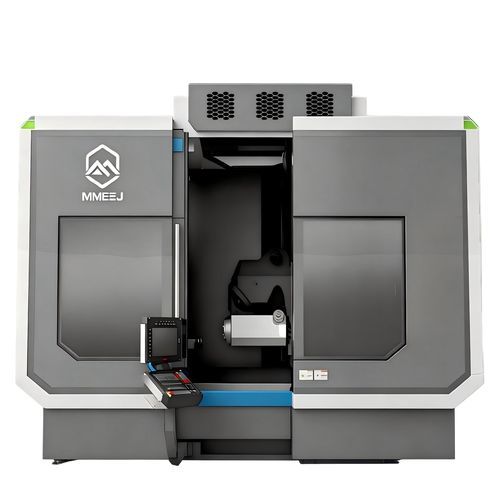

Centre d'usinage CNC 5 axes SHW seriesuniverselà table rotativeSK50
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Nombre d'axes
- 5 axes
- Orientation de la broche
- universel
- Structure
- à table rotative
- Nez de broche
- HSK-A 100, SK50
- Autres caractéristiques
- à grande vitesse, à grande vitesse
- Course X
1 000 mm, 1 250 mm, 1 600 mm, 2 100 mm
(39,37 in, 49,21 in, 62,99 in, 82,68 in)- Course Y
1 000 mm, 1 250 mm, 1 600 mm, 2 100 mm
(39,37 in, 49,21 in, 62,99 in, 82,68 in)- Course Z
1 000 mm, 1 400 mm, 1 700 mm
(39,37 in, 55,12 in, 66,93 in)- Vitesse de rotation
Max: 10 000 rpm
(62 832 rad.min-1)Min: 0 rpm
(0 rad.min-1)- Puissance
35 kW, 43 kW, 52,4 kW, 54 kW, 75 kW
(47,59 hp, 58,46 hp, 71,24 hp, 73,42 hp, 101,97 hp)- Vitesse d'avancement axe X
Max: 20 000 mm/min
(13,12 in/s)Min: 20 mm/min
(0,01 in/s)- Vitesse d'avancement axe Y
Max: 20 000 mm/min
(13,12 in/s)Min: 20 mm/min
(0,01 in/s)- Vitesse d'avancement axe Z
Max: 20 000 mm/min
(13,12 in/s)Min: 20 mm/min
(0,01 in/s)- Charge max. de la table
2 000 kg, 4 000 kg, 6 000 kg
(4 409 lb, 8 818 lb, 13 228 lb)- Précision de placement
0,006 mm
(0,00024 in)- Répétabilité
0,004 mm
(0,00016 in)- Poids total
20 t, 40 t, 50 t
(22,05 us ton, 44,09 us ton, 55,12 us ton)- Longueur hors tout
5 300 mm, 5 500 mm, 7 000 mm, 9 600 mm
(208,7 in, 216,5 in, 275,6 in, 378 in)- Largeur hors tout
5 200 mm, 6 300 mm, 6 800 mm, 8 000 mm
(204,7 in, 248 in, 267,7 in, 315 in)- Hauteur totale
3 600 mm, 3 700 mm, 4 000 mm, 5 300 mm
(141,7 in, 145,7 in, 157,5 in, 208,7 in)
Description
Présentation
La série SHW est un centre d'usinage 5 axes convertible vertical–horizontal conçu pour l'usinage multi-opérations en une seule fixation sur des pièces volumineuses et complexes. Équipée d'une tête fraiseuse en axe B, d'une table tournante en axe C entraînée en continu et d'une broche électrique haute vitesse, la série prend en charge les opérations 5 axes complètes et réduit sensiblement les temps hors coupe grâce à des avances rapides jusqu'à 60 000 mm/min sur la plupart des modèles (SHW210 : 40 000 mm/min). Modèles : SHW100, SHW125, SHW160, SHW210.
Données techniques principales
Applications
Avantages en production
Options et configurations
Contact
Pour plans techniques, options de configuration ou demande de devis, contactez notre service commercial en précisant vos pièces et vos besoins de production.
La série SHW est un centre d'usinage 5 axes convertible vertical–horizontal conçu pour l'usinage multi-opérations en une seule fixation sur des pièces volumineuses et complexes. Équipée d'une tête fraiseuse en axe B, d'une table tournante en axe C entraînée en continu et d'une broche électrique haute vitesse, la série prend en charge les opérations 5 axes complètes et réduit sensiblement les temps hors coupe grâce à des avances rapides jusqu'à 60 000 mm/min sur la plupart des modèles (SHW210 : 40 000 mm/min). Modèles : SHW100, SHW125, SHW160, SHW210.
Données techniques principales
- Modèles et dimensions utiles de la table (Diamètre × Largeur) : SHW100 φ1 100×950 mm ; SHW125 φ1 250×1 160 mm ; SHW160 φ1 600×1 250 mm ; SHW210 φ1 700 mm
- Capacité de charge maximale : SHW100/SHW125 ≤ 2 000 kg ; SHW160 ≤ 4 000 kg ; SHW210 ≤ 6 000 kg
- Courses X/Y/Z (mm) : SHW100 1000/1000/1000 ; SHW125 1250/1250/1000 ; SHW160 1600/1600/1400 ; SHW210 2100/2100/1700
- Oscillation de l'axe B : -30° à 180° ; axe C : rotation continue (n×360°)
- Vitesse d'avance de coupe : 20–20 000 mm/min ; vitesse d'avance rapide : jusqu'à 60 000 mm/min (SHW210 : 40 000 mm/min)
- Vitesses de broche : 0–10 000 tr/min (SHW100/125) ou 0–7 000 tr/min (SHW160/210) ; cônes de broche : SK50 ou HSK-A100 selon modèle
- Puissance de broche (S1/S6-40%) : exemples — SHW100/125 35/43 kW ; SHW160 52,4/54 kW ; SHW210 75/75 kW
- Magasin d'outils (option) : 40–60 positions ; changement d'outil automatique par bras robotisé ; diamètre maximal d'outil (position adjacente vide) φ250 mm
- Précision : positionnement X/Y/Z 0,006 mm ; répétabilité 0,004 mm ; positionnement axes B/C 6 s ; précision RTCP ±0,02 mm
- CNC optionnel : Heidenhain TNC640 ; puissance totale machine : 95–150 kVA ; masse approximative : 20–50 t
Applications
- Usinage de grandes pièces pour l'aéronautique, l'automobile, l'énergie et les équipements lourds
- Fabrication de moules et matrices nécessitant des profils 5 axes complexes
- Usinage de pièces cylindriques et rotatives nécessitant rotation de table et forte capacité de charge
Avantages en production
- L'usinage en une seule fixation réduit les manipulations et les erreurs cumulées
- La configuration convertible vertical/horizontal accroît la flexibilité face à des géométries de pièces variées
- Les avances rapides réduisent les temps hors coupe et augmentent le débit
- Le contrôle précis des axes et la RTCP garantissent une précision multi-axes répétable
Options et configurations
- Capacités de magasin d'outils optionnelles (40–60 positions) et ATC par bras robotisé
- Choix de cônes de broche : SK50 (7:24) ou HSK-A100 selon le modèle
- CNC personnalisable (Heidenhain TNC640) et configurations électriques adaptées
Contact
Pour plans techniques, options de configuration ou demande de devis, contactez notre service commercial en précisant vos pièces et vos besoins de production.
