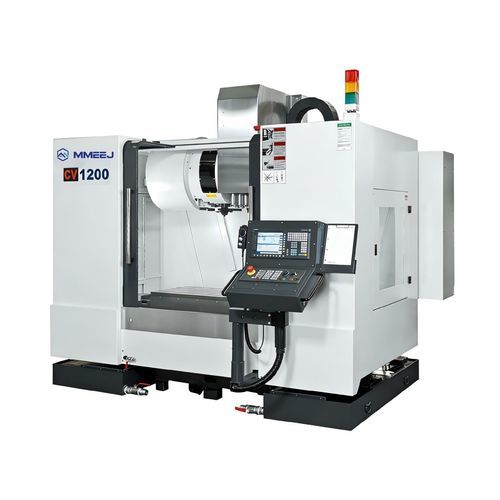

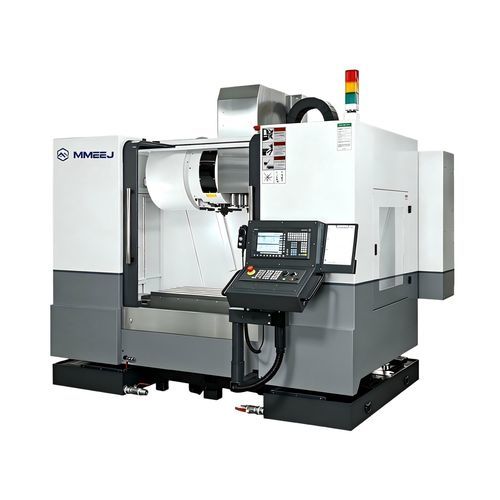

Centre d'usinage CNC 3 axes CV series

verticalBT 40BT 50

Présentation
Les centres d'usinage verticaux CV Series disposent d'un bâti rigide conçu par simulation d'ingénierie pour maximiser la rigidité tout en réduisant la masse. Ils sont destinés à l'usinage de pièces en plaque, disque ou coquille, de pièces de précision et d'outillages/moules. Chaque machine permet plusieurs opérations en une seule installation — fraisage, alésage, perçage, alésoir, fraisage d'arrêt et taraudage — et est fournie avec un changeur d'outils automatique (ATC), un carter de protection fermé, un graissage automatique, un système de refroidissement et un générateur d'impulsions manuel portable (MPG).

Vue technique (CV Series)

• Modèles : CV-600, CV-800, CV-1000A, CV-1000B, CV-1200A(B), CV-1400(A/B), CV-1600, CV-2000.
• Courses (approx.) : X 600–2000 mm, Y 410–900 mm, Z 540–800 mm ; distance nez de broche-table variable selon modèle.
• Vitesse broche : jusqu'à 10 000 tr/min (CV-600) ; la plupart des modèles 6 000–8 000 tr/min ; variantes avec options bi-vitesse.
• Magasin d'outils : généralement 24 outils (certaines variantes jusqu'à 30) ; changement par bras lame ; cône d'outillage : BT-40 ou BT-50 selon modèle.
• Puissance moteur broche (continu / 30 min) : ≈5,5 kW à 18,5 kW (options disponibles).
• Table de travail et charge max : de 700×400 mm / 350 kg à 2100×850 mm / 3000 kg selon modèle.
• Commande : Mitsubishi M80 standard. Poids machine ≈ 4 200–21 000 kg. Alimentation 15–40 kVA. Réservoir 200–550 L. Air comprimé : 6 kg/cm².

Caractéristiques

• Bâti rigide optimisé par simulation pour maximiser la raideur et réduire la masse.
• Changeur d'outils automatique (ATC) avec bras lame.
• Carter fermé pour la sécurité de l'opérateur.
• Graissage automatique et système de refroidissement intégré.
• Générateur d'impulsions manuel portable (MPG) fourni.
• Possibilité d'usinages multiples en une seule mise en place (fraisage, alésage, perçage, alésoir, fraisage d'arrêt, taraudage).
• Options de broche, magazine et puissance moteur adaptées aux besoins.

Applications

• Usinage de pièces en plaques, disques et coques.
• Pièces de précision et usinage d'outillage / moules.
• Production de pièces moyennes à grandes nécessitant rigidité et multi-opération.

Commande et options

• Commande standard : Mitsubishi M80. MPG portable inclus.
• Options : variantes de puissance de broche, capacités de magasin différentes, packs de refroidissement/filtration, options de sécurité et d'automatisation.
