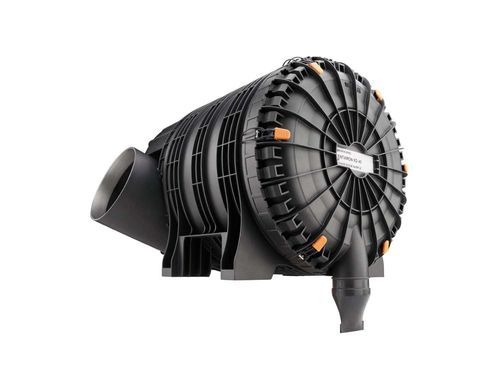

Groupe de filtration à particules ENTARON XD/MD

avec carton filtrantà cartoucheà air

Aperçu
L'ENTARON XD/MD de MANN+HUMMEL est une gamme de filtres à air en plastique avec entrée d'air brute tangentielle, conçue pour des applications mobiles et industrielles exigeantes. La gamme reprend des caractéristiques éprouvées des séries Europiclon et NLG tout en apportant des améliorations fonctionnelles et de conception : l'ENTARON MD propose une variante monophasée à très faible perte de charge initiale, tandis que l'ENTARON XD offre une séparation en deux étapes pour les environnements fortement chargés en poussières.

Avantages produit

• Protection moteur élevée grâce à d'excellentes efficacités de séparation initiale et finale
• Fiabilité accrue grâce à des éléments filtrants avec un nouveau système d'étanchéité
• Réduction de poids (~10 %) par rapport aux solutions métalliques/hybrides grâce au boîtier en plastique renforcé de fibres de verre
• Système modulaire et variable pour une adaptation flexible à l'installation
• Changement d'élément sans outillage facilité par des fixations confort pour un entretien rapide

Détails performants
Boîtier robuste
Les boîtiers ENTARON XD et MD sont en plastique renforcé de fibres de verre avec nervures de renfort pour répondre aux exigences mécaniques extrêmes et améliorer la résistance à la corrosion. Le boîtier en trois parties a sa partie principale soudée à l'admission d'air brute pour permettre une orientation flexible de l'entrée/du support. La sortie d'air propre est renforcée par une bague métallique permettant un couple de serrage des colliers jusqu'à 5 N·m, garantissant une liaison de conduit sécurisée.

Détails intelligents
Les fixations confort comportent des éléments de commande codés par couleur et des nez à encliquetage pour éviter les interférences lors du retrait/du montage du couvercle. Le boîtier intègre une connexion pour un interrupteur ou témoin de service et propose des options de fixation intégrées avec des trous traversants (standard) et des inserts filetés (sur demande) pour une installation rapide et fiable.

Éléments filtrants haute performance
Les éléments ENTARON XD/MD sont conçus pour la robustesse et une longue durée de vie :

• Nouveau système d'étanchéité assurant l'étanchéité fiable des éléments au boîtier
• Tubes centraux renforcés en plastique pour la stabilité des éléments (non applicable pour ENTARON XD/MD 40)
• Nouveau média filtrant offrant une robustesse et une longévité accrues
• La technologie de fixation par cordon de colle maintient le sommet des plis et assure la stabilité en service
• L'élément de sécurité est fileté sur le boîtier pour éviter tout retrait involontaire lors de l'entretien
• Versions optionnelles des éléments principaux et secondaires disponibles pour différents besoins de résistance au flux / d'efficacité de séparation

Caractéristiques techniques

• Type de fonctionnement : Deux étapes (ENTARON XD) / Une étape (ENTARON MD) / Combinaison avec pré-séparateur externe (MD avec DualSpin XT)
• Domaine d'application : Applications mobiles à forte charge de poussière (XD) et applications stationnaires à faible charge (MD)
• Plage de débit volumique : 7–40 m³/min (XD), 20–40 m³/min (MD)
• Efficacité de pré-séparation : 87 % (XD avec valve d'évacuation poussière), jusqu'à 92 % (XD avec balayage), 80 % (MD avec DualSpin XT), >89 % (MD avec balayage)
• Efficacité finale : >99,99 % (XD), >99,97 % (MD)
• Évacuation des poussières : valve d'évacuation ou options de balayage
• Installation : Possibilité d'installation verticale et horizontale (dépend de la position de la valve d'évacuation)
• Concept de service : Accès frontal avec fixations confort ; changement d'élément sans outillage
• Protection supplémentaire contre l'entrée d'eau : ENTARON XD 14–28 sur demande, ENTARON XD 40 en standard

Détails complémentaires

• Système modulaire permettant une adaptation flexible aux contraintes d'installation
• La haute efficacité de pré-séparation de l'ENTARON XD élimine souvent le besoin d'un pré-séparateur externe dans les applications à forte poussière
• Options disponibles pour éléments secondaires et variantes pour différents besoins de résistance au débit / d'efficacité de séparation

Spécifications / Données techniques

• Boîtier : Plastique renforcé de fibres de verre, construction en trois parties, partie principale soudée à l'admission d'air brute, sortie d'air propre renforcée par bague métallique (couple colliers jusqu'à 5 N·m)
• Éléments filtrants : Nouveau système d'étanchéité, tubes centraux renforcés sauf XD/MD 40, technologie de cordon de colle, élément de sécurité fileté au boîtier
• Service : Accès frontal, fixations confort, changement d'élément sans outillage
• Applications : Équipements mobiles (engins de chantier, moissonneuses, grues, compresseurs) et machines stationnaires / groupes électrogènes selon variante
