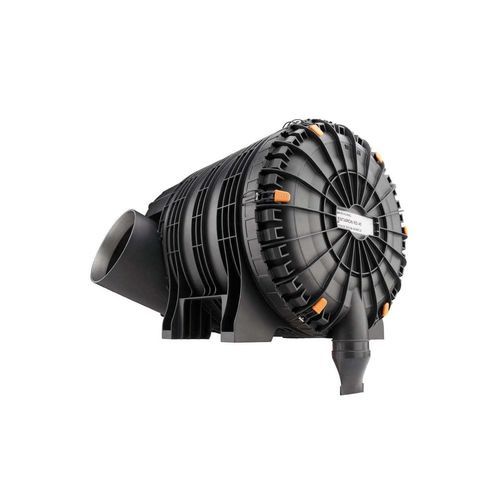

Groupe de filtration à cartouche ENTARON XD/MD

à particulesavec carton filtrantà air

Présentation
Les séries ENTARON XD et ENTARON MD de MANN+HUMMEL sont des purificateurs d'air à boîtier plastique conçus pour des applications mobiles et industrielles exigeantes. L'ENTARON XD est une version à deux étages avec entrée d'air brut tangentielle ; l'ENTARON MD est une version à simple étage optimisée pour une faible perte de charge initiale.

Argumentaire clé
Conçue pour des environnements à charges élevées et variables, la famille ENTARON combine des performances de séparation éprouvées et une conception modulaire en plastique réduisant le poids et simplifiant la maintenance tout en garantissant de fortes efficacités de séparation.

Avantages produit

• Protection du moteur grâce à des efficacités de séparation initiale et finale élevées
• Fiabilité accrue via des éléments filtrants dotés d'un système d'étanchéité avancé
• Réduction de poids d'environ 10 % par rapport aux solutions métalliques ou hybrides conventionnelles
• Conception modulaire offrant une grande flexibilité d'adaptation
• Remplacement des éléments sans outil grâce à des fermetures confort codées par couleur pour un entretien rapide

Détails techniques
Boîtier robuste
Les boîtiers sont fabriqués en plastique renforcé de fibres de verre avec nervures de renfort. La conception en trois parties est soudée à l'entrée d'air brut tangentielle pour sécuriser l'orientation et les supports intégrés. La sortie d'air propre comporte une bague métallique de renfort autorisant un couple de serrage des colliers jusqu'à 5 N·m. La haute efficacité de pré-séparation de l'ENTARON XD le rend adapté aux fortes charges de poussière et évite souvent l'utilisation d'un pré-séparateur externe.

Détails intelligents
Les fermetures confort présentent des éléments d'opération codés par couleur et des nez d'encliquetage qui verrouillent lors du retrait ou du montage du couvercle. Le boîtier intègre une connexion pour interrupteur/indicateur de service et propose des possibilités de montage avec trous traversants (standard) ou inserts filetés (sur demande).

Éléments filtrants haute performance

• Nouveau système d'étanchéité assurant une liaison fiable entre élément et boîtier
• Tubes centraux robustes en plastique pour renforcer l'élément (non applicable à ENTARON XD/MD 40)
• Média filtrant plus robuste pour une durée de vie prolongée
• Fixation des plis par colle-fil pour la stabilité en toutes conditions
• Élément de sécurité fileté au boîtier pour éviter tout retrait involontaire lors de l'entretien
• Variantes supplémentaires d'éléments principaux et secondaires disponibles en option

Caractéristiques techniques

• Type de fonctionnement : ENTARON XD — deux étages ; ENTARON MD — un étage ; ENTARON MD 40 avec DualSpin XT — combinaison avec pré-séparateur externe
• Domaine d'application : XD — équipements mobiles à très forte charge de poussière (machines de chantier, moissonneuses, grues mobiles, compresseurs) ; MD — machines stationnaires, groupes électrogènes, applications à faible charge de poussière ; versions DualSpin — charges de poussière extrêmes
• Plage de débit : ENTARON XD 7–40 m³/min ; ENTARON MD 20–40 m³/min
• Efficacité de pré-séparation : jusqu'à 92 % (avec balayage) pour XD ; environ 87 % (avec valve d'évacuation des poussières)
• Efficacité de séparation finale : jusqu'à >99,99 % selon version
• Installation : vertical et horizontal possibles selon position de la vanne d'évacuation des poussières
• Concept de service : accès frontal avec fermetures confort ; changement d'élément sans outil
• Protection contre l'entrée d'eau : ENTARON XD 14–28 sur demande, XD 40 en standard

Informations complémentaires
Des catalogues et documents techniques sont disponibles avec courbes, numéros de commande et instructions d'installation/maintenance.

Spécifications techniques

• Matériaux : boîtier en plastique renforcé de fibres de verre ; bague métallique de renfort à la sortie d'air propre
• Conception du boîtier : boîtier en trois parties soudé avec supports intégrés pour orientation
• Réduction de poids : environ 10 % plus léger que les équivalents métalliques/hybrides
• Étanchéité : système d'étanchéité avancé pour un ajustement sécurisé des éléments
• Média filtrant : média robuste avec fixation des plis par colle-fil
• Tube central : tubes centraux en plastique pour renfort (sauf ENTARON XD/MD 40)
• Service : accès frontal, fermetures confort codées par couleur, remplacement sans outil des éléments
• Fixation : trous traversants standard ; inserts filetés sur demande
• Fonctions de service : connexion pour interrupteur/indicateur de service ; élément de sécurité fileté au boîtier
• Performances : efficacité de séparation finale jusqu'à >99,99 % ; pré-séparation jusqu'à 92 % avec balayage
• Plages de débit : ENTARON XD 7–40 m³/min ; ENTARON MD 20–40 m³/min
• Applications typiques : machines mobiles lourdes (XD), applications stationnaires à faible poussière (MD), versions spéciales pour charges extrêmes
