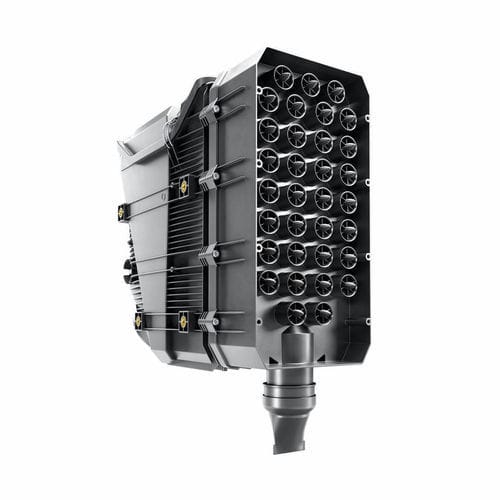

Cartouche filtrante à air IQORON VP

de dépoussiérageen plastiquepour applications mobiles

Présentation
La gamme IQORON VP a été développée pour les applications avec charges de poussières moyennes à élevées. Le nettoyeur d'air compact et modulaire à deux étages, équipé de l'élément filtrant VarioPleat, est conçu pour des puissances à partir de 400 kW lorsque l'espace d'installation est réduit. Le concept unique permet un trajet d'air court vers le moteur. Par rapport aux solutions similaires du marché, l'IQORON VP atteint jusqu'à 70 % de durée de vie supplémentaire sans purge.

Caractéristiques techniques (résumé)
Type de fonctionnement: Nettoyeur d'air à deux étages
Champ d'application: Applications mobiles avec très fortes charges de poussière telles que engins de chantier, camions de chantier, moissonneuses, tracteurs, grues mobiles, compresseurs mobiles, etc.
Débit volumique: 14 à 33 m³/min
Efficacité de pré-séparation avec valve de décharge: 85%
Efficacité de pré-séparation avec purge (10%): > 90%
Efficacité de séparation finale: > 99.99%
Évacuation des poussières: Valve d'évacuation des poussières (option: purge)
Installation: Installation verticale et horizontale possible
Concept de maintenance: Accès latéral avec attaches rapides confort
Protection supplémentaire contre l'infiltration d'eau: Joint de couvercle sur demande
Variantes spéciales: Disponible sur demande en nettoyeur d'air monoposte sans bloc cyclone

Avantages produit

• Fonctionnement horizontal et vertical sans perte de performance grâce au bloc multi-cyclone amélioré
• Installation de purge simple et économique utilisant une faible dépression au port de purge
• Jusqu'à 70 % de durée de vie supplémentaire possible en fonctionnement avec valve d'évacuation des poussières
• Trajets d'air raccourcis vers le moteur via sortie d'air propre à 45° (position réglable)
• L'élément filtrant VarioPleat permet une forte densité de filtration

Performance de séparation améliorée
Le pré-séparateur multi-cyclone actualisé améliore les performances pour les applications non purgées. L'IQORON VP peut être installé avec une valve d'évacuation des poussières en position horizontale ou verticale sans diminution de performance. Pour les environnements fortement poussiéreux (ex. applications agricoles) le pré-séparateur DualSpin XT peut être ajouté pour mieux gérer les poussières organiques et fibreuses. Associé à la purge, cela permet d'atteindre d'excellentes efficacités de pré-séparation. Une conception particulière des ailettes de guidage réduit la perte de charge dans le pré-séparateur. Des passages d'air généreusement dimensionnés réduisent le risque d'obstruction du nettoyeur d'air.

Élément filtrant VarioPleat
L'élément filtrant VarioPleat autorise des hauteurs de plis variables afin d'optimiser individuellement les plis selon l'espace disponible, en marches ou en courbes. Cela permet une filtration élevée et une faible restriction d'écoulement tout en utilisant des espaces d'installation restreints. La technologie de fabrication de l'élément génère une perte de charge inférieure par rapport à d'autres technologies et la structure de plis stabilisée minimise l'encrassement par de gros débris. La technologie VarioPleat est standard dans la gamme IQORON VP et les solutions sur mesure.

Conception compacte et flexible
Le design modulaire compact à deux étages permet une adaptation facile en nettoyeur d'air monoposte et une intégration flexible dans des installations complexes. Avantages clés:

• Coque mince et compacte pour installation en espaces complexes/étroits
• Écrous filetés pour multiples options de montage et installation simplifiée

Caractéristiques additionnelles
L'élément secondaire est renforcé par une armature plastique robuste pour plus de sécurité lors des changements de filtre. Les attaches rapides et poignées sur les éléments principal et secondaire permettent un accès sans outil et un entretien simplifié. La sortie d'air propre configurable à 45° permet des trajets d'air courts avec une résistance minimale; la bague de renfort intégrée supporte un couple de serrage élevé pour une connexion sécurisée. Des connexions capteur/interrupteur de service avec filetage externe M10x1 sont disponibles des deux côtés en position protégée.

Spécifications techniques

• Type de fonctionnement: Nettoyeur d'air à deux étages
• Champ d'application: Applications mobiles avec très fortes charges de poussière (engins de chantier, moissonneuses, tracteurs, grues mobiles, compresseurs mobiles, etc.)
• Débit volumique: 14 à 33 m³/min
• Efficacité de pré-séparation (valve de décharge): 85%
• Efficacité de pré-séparation (purge 10%): > 90%
• Efficacité de séparation finale: > 99.99%
• Évacuation des poussières: Valve d'évacuation des poussières (option: purge)
• Installation: Installation verticale et horizontale possible
• Concept de maintenance: Accès latéral avec attaches rapides confort (accès sans outil)
• Protection supplémentaire contre l'infiltration d'eau: Joint de couvercle sur demande
• Variantes spéciales: Disponible sur demande en nettoyeur d'air monoposte sans bloc cyclone; option pré-séparateur DualSpin XT pour poussières organiques/fibreuses
