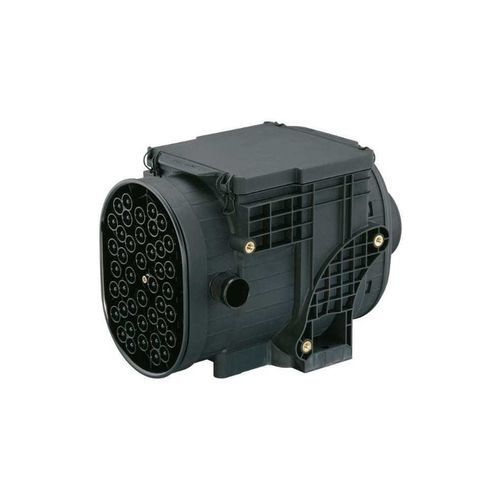

Unité de filtration centrifuge IQORON

à particulesà filtre papierà air

Filtres à air compacts pour espaces d'installation réduits
Les filtres à air IQORON offrent des débits élevés dans des boîtiers compacts, adaptés aux applications où l'espace d'installation est limité. La série propose des versions bi-étages et mono-étage pour répondre à différents niveaux de charge de poussière et d'exigences de perte de charge.

Variantes produit

• IQORON : Unité bi-étages avec aspiration (scavenging) en pré-séparation >95 % ; efficacité de séparation finale > 99,99 %.
• IQORON-V : Unité bi-étages avec vanne d'évacuation des poussières (option aspiration) ; pré-séparation jusqu'à 90 % ; efficacité de séparation finale > 99,99 %.
• IQORON-S : Unité mono-étage conçue pour une faible résistance à l'écoulement ; efficacité de séparation finale > 99,97 %.

Avantages produit

• Longue durée de vie par une pré-séparation multi-cyclone efficace et l'élément filtrant CompacPleat.
• Concept d'écoulement en ligne permettant une installation flexible (verticale ou horizontale).
• Éléments filtrants sans métal et entièrement incinérables pour une élimination respectueuse de l'environnement.
• Pré-séparateur nettoyable si nécessaire, réduisant les opérations de maintenance.
• Multiples possibilités de fixation pour une installation rapide.

Conception compacte et résistance thermique
Les boîtiers compacts permettent l'emploi dans des espaces d'installation complexes et restreints. Le polyamide renforcé de fibres de verre augmente la résistance à la température : fonctionnement continu généralement de −40 °C à +100 °C, pics courts jusqu'à +120 °C selon modèle. L'accès pour maintenance se fait par l'avant ou par le côté selon la variante et l'orientation d'installation.

Technologie filtrante et durée de vie
L'élément filtrant CompacPleat, disponible en technologie à soufflets simple ou double, constitue le cœur de la série IQORON. L'écoulement d'air linéaire à travers l'élément augmente la surface filtrante utilisable par rapport aux éléments conventionnels dans le même encombrement, offrant une densité de puissance élevée et une longue durée de vie. L'élément est exempt de métal et entièrement incinérable ; certains modèles sont équipés d'un cadre de retrait réutilisable.

Accessoires
Pour IQORON-V (concept d'entretien latéral), des capots d'aspiration spécialement développés sont proposés en trois variantes par taille de filtre afin d'optimiser le flux vers le pré-séparateur multi-cyclone et de préserver l'efficacité de pré-séparation et la durée de vie du filtre. Des accessoires standardisés facilitent l'adaptation économique aux conditions d'installation.

Caractéristiques techniques

• Type de fonctionnement : IQORON : Filtre à air bi-étages ; IQORON-V : Filtre à air bi-étages ; IQORON-S : Filtre à air mono-étage.
• Domaine d'application : IQORON : Charges de poussière élevées (ex. machines agricoles et de chantier) ; IQORON-V : Charges de poussière élevées incluant compresseurs mobiles ; IQORON-S : Applications stationnaires à faible charge (ex. compresseurs).
• Plage de débit volumique : IQORON : 4 à 12 m³/min ; IQORON-V : 3 à 14 m³/min ; IQORON-S : 4 à 10 m³/min.
• Pré-séparateur : IQORON : Bloc multi-cyclone (nettoyable si nécessaire) ; IQORON-V : Bloc multi-cyclone (nettoyable si nécessaire) ; IQORON-S : -
• Efficacité de pré-séparation avec vanne d'évacuation : IQORON : - ; IQORON-V : Jusqu'à 90 % ; IQORON-S : -
• Efficacité de pré-séparation avec aspiration (10 %) : IQORON : > 95 % ; IQORON-V : Jusqu'à 95 % ; IQORON-S : -
• Efficacité de séparation finale : IQORON : > 99,99 % ; IQORON-V : > 99,99 % ; IQORON-S : > 99,97 %
• Évacuation des poussières : IQORON : Aspiration (ex. éjecteur ou ventilateur) ; IQORON-V : Vanne d'évacuation des poussières (option : aspiration) ; IQORON-S : -
• Installation : Concept en ligne ; installation verticale et horizontale possible ; fixation par trous traversants et/ou inserts filetés.
• Concept de maintenance : IQORON : Entretien latéral avec fixations standard ; IQORON-V : Entretien frontal avec fixations confort pour V 4.5 et V 7, entretien latéral avec fixations confort pour V 9 et V 14 ; IQORON-S : Entretien frontal avec fixations confort.
