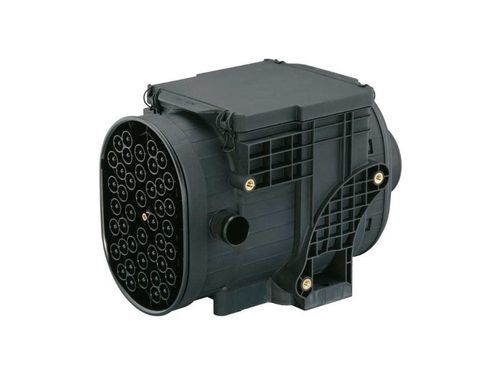

Unité de filtration à particules IQORON

centrifugeavec carton filtrantà air

Overview
Les espaces d'installation restreints et des débits d'air élevés ne sont pas incompatibles grâce au purificateur d'air à deux étages IQORON. Les conceptions flexibles de cette série offrent plusieurs possibilités pour des applications variées. Les purificateurs monoplace complémentaires de cette gamme sont conçus pour les applications nécessitant une faible perte de charge.

Product variants (high level)

• IQORON : Purificateur d'air à deux étages avec pré-ségrégation très élevée et options de balayage.
• IQORON-V : Purificateur d'air à deux étages ; jusqu'à 90 % d'efficacité de pré-ségrégation avec vanne d'évacuation des poussières ; disponible avec différents concepts de maintenance (maintenance frontale ou latérale selon le modèle).
• IQORON-S : Purificateur d'air monoplace conçu pour des applications stationnaires à faibles charges de poussières offrant une faible résistance au débit.

Technical features (table)
Type of operation | IQORON | IQORON-V | IQORON-S
Field of application | Applications à fortes charges de poussières telles que machines agricoles et de construction, etc. | Applications à fortes charges de poussières telles que machines agricoles et de construction, compresseurs mobiles, etc. | Applications stationnaires à faibles charges de poussières telles que compresseurs
Volume flow range | 4 à 12 m³/min | 3 à 14 m³/min | 4 à 10 m³/min
Pre-separator | Bloc multi-cyclone (nettoyable si nécessaire) | Bloc multi-cyclone (nettoyable si nécessaire) | -
Pre-separation efficiency with dust discharge valve | - | Jusqu'à 90 % | -
Pre-separation efficiency with scavenging (10 %) | > 95 % | Jusqu'à 95 % | -
Final separation efficiency | > 99,99 % | > 99,99 % | > 99,97 %
Dust discharge | Balayage (p. ex. éjecteur ou ventilateur) | Vanne d'évacuation des poussières (option : balayage) | -
Installation | Concept inline ; installation verticale et horizontale possible ; fixation avec orifices traversants et/ou inserts filetés | Concept inline ; installation verticale et horizontale possible ; fixation avec orifices traversants et/ou inserts filetés | Concept inline ; installation verticale et horizontale possible ; fixation avec orifices traversants et/ou inserts filetés
Service concept | Maintenance latérale avec attaches standard | Maintenance frontale avec attaches comfort (IQORON-V 4.5 et -V 7) ; maintenance latérale avec attaches comfort pour IQORON-V 9 et -V 14 | Maintenance frontale avec attaches comfort

Product benefits

• Durée de vie maximale grâce à une pré-ségrégation cyclone très efficace et à l'élément CompacPleat.
• Flux d'air inline pour une installation flexible dans des espaces restreints (installation verticale et horizontale possible).
• Élimination respectueuse de l'environnement grâce à des éléments filtrants sans métal et entièrement incinérables.
• Le pré-séparateur est facile à nettoyer si nécessaire (bloc multi-cyclone amovible).
• Différentes possibilités de montage pour une installation rapide ; orifices traversants intégrés ou inserts filetés selon le modèle.

Powerful in the smallest space
Grâce aux conceptions compactes et à l'utilisation de polyamide renforcé par fibre de verre, la série IQORON présente une résistance thermique supérieure par rapport à des purificateurs équivalents. Plage de températures de fonctionnement continu typique : -40 °C à +100 °C, avec des pics courts jusqu'à +120 °C. Le flux d'air inline permet un montage flexible et une maintenance frontale ou latérale selon la variante.

High filter performance, maximum service life
Le cœur de la série IQORON est l'élément filtrant CompacPleat (technologie à soufflets simple ou double). Pour le même encombrement, l'élément CompacPleat offre une surface filtrante sensiblement plus grande, entraînant une forte densité de puissance et une longue durée de vie. L'élément est sans métal et entièrement incinérable ; un châssis de retrait réutilisable est disponible pour plusieurs modèles.

Powerful details and components

• Élément principal : Élément filtrant CompacPleat avec grande surface filtrante pour une longue durée de vie dans des espaces d'installation restreints ; permet un flux d'air linéaire à travers le purificateur.
• Élément secondaire (sécurité) : Apporte un renfort et une protection supplémentaires lors de la maintenance de l'élément principal ; positionné en aval de l'élément filtrant et équipé d'un joint radial pour empêcher l'entrée de saleté pendant la maintenance.
• Pré-séparateur : Bloc multi-cyclone très efficace pour fortes charges de poussières ; amovible et nettoyable (air comprimé ou lavage) si nécessaire.
• Caractéristiques d'installation : Orifices traversants intégrés pour un montage rapide sur certains modèles ; inserts filetés disponibles en option sur d'autres, accélérant la première installation.
• Interrupteur / indicateur de service : Raccord fileté M10x1 intégré pour un interrupteur ou indicateur de service afin de contrôler le niveau d'encrassement ; si non utilisé, le raccord est scellé contre la poussière à l'aide du cache de protection fourni.

Accessories and adaptation
Pour les modèles avec concept de maintenance latérale, des capots d'aspiration spécialement développés sont disponibles en plusieurs variantes par taille de filtre. Ces capots d'aspiration sont conçus pour assurer un flux optimal vers les cellules multi-cyclone et préserver l'efficacité de pré-ségrégation ainsi que la durée de vie du filtre. Des accessoires standardisés permettent une adaptation économique aux différentes conditions d'installation.

Caractéristiques / spécifications techniques

• Série / Modèle : IQORON (IQORON, IQORON-V, IQORON-S).
• Type de fonctionnement : IQORON et IQORON-V = deux étages ; IQORON-S = un étage.
• Gamme de débits : IQORON 4–12 m³/min ; IQORON-V 3–14 m³/min ; IQORON-S 4–10 m³/min.
• Pré-ségrégation : Bloc multi-cyclone (nettoyable) pour variantes deux étages.
• Efficacité de pré-ségrégation : IQORON >95% avec balayage ; IQORON-V jusqu'à 90% avec vanne d'évacuation des poussières ou jusqu'à 95% avec balayage.
• Efficacité de séparation finale : >99,99% (IQORON, IQORON-V), >99,97% (IQORON-S).
• Évacuation des poussières : Balayage ou vanne d'évacuation des poussières (selon variante).
• Élément filtrant : CompacPleat (technologie soufflet simple ou double) ; sans métal, entièrement incinérable ; châssis de retrait réutilisable en option.
• Concepts de service : Maintenance frontale ou latérale selon variante et taille ; attaches comfort sur modèles sélectionnés.
• Installation : Flux d'air inline ; installation verticale et horizontale possible ; fixation via orifices traversants et/ou inserts filetés.
• Matériau et résistance thermique : Corps en polyamide renforcé par fibre de verre ; fonctionnement continu -40 °C à +100 °C, pics courts jusqu'à +120 °C (selon modèle).
• Surveillance : Raccord M10x1 intégré pour interrupteur/indicateur de service ; scellé si non utilisé.
