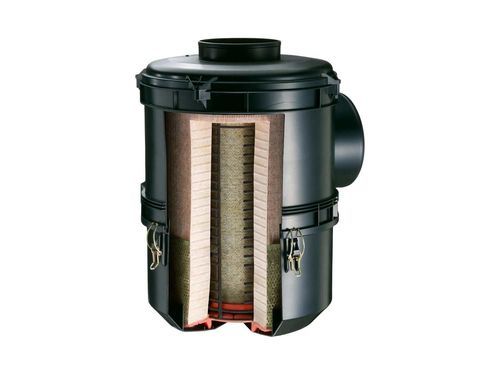

Cartouche filtrante à air NLG

de dépoussiérageen plastique renforcé fibre de verreen plastique

Présentation
La série NLG développée par MANN+HUMMEL est une solution modulaire et économique pour la filtration de l'air d'admission dans de nombreuses applications industrielles. La gamme offre des longueurs et diamètres configurables et trois variantes principales adaptées aux niveaux de poussière et aux contraintes d'installation. Le NLG Pico est un modèle monophasé pour faibles charges de poussière ; le NLG Piclon intègre une pré-séparation tangentielle pour charges moyennes ; le NLG Pico avec DualSpin associe l'élément Pico à un pré-séparateur cyclone externe pour charges élevées.

Variantes

• NLG Pico : Filtre à air monophasé pour applications à faibles charges de poussière.
• NLG Piclon : Filtre à air bi-étagé avec pré-séparation tangentielle pour charges de poussière moyennes.
• NLG Pico avec DualSpin : Filtre combiné (élément monophasé) avec pré-séparateur cyclone externe pour charges de poussière élevées.

Caractéristiques techniques

• Type de fonctionnement : Monophasé (NLG Pico) / Bi-étagé (NLG Piclon) / Combinaison avec pré-séparateur externe (NLG Pico avec DualSpin).
• Domaine d'application : De faibles à fortes charges de poussière — véhicules utilitaires, compresseurs, moteurs marins, engins de construction et agricoles.
• Plage de débit volumique : 10–45 m³/min (NLG Pico), 10–40 m³/min (NLG Piclon), 18–50 m³/min (NLG Pico avec DualSpin).
• Pré-séparateur : Aucun (Pico) / Tangentiel (Piclon) / Cyclone (DualSpin).
• Efficacité de pré-séparation avec clapet de poussière : - / 75 % / 80 % (respectivement Pico / Piclon / DualSpin selon le cas).
• Efficacité de pré-séparation avec purge (5 %) : - / >80 % / >84 %.
• Efficacité de séparation finale : >99,99 % (Pico, Piclon) / >99,97 % (Pico avec DualSpin).
• Evacuation des poussières : Clapet d'évacuation en option (Piclon, DualSpin) avec purge en option.
• Installation : Installation verticale et horizontale possible ; l'orientation peut dépendre de la position du clapet d'évacuation.
• Concept de service : Entretien frontal avec fixations standard ; changement d'élément sans outil avec colliers à fil standard.
• Protection complémentaire contre l'infiltration d'eau : En option.

Avantages produit

• Coque : résistante à la corrosion, en plastique renforcé de fibres de verre pour une durée de service élevée en environnements sévères.
• Éléments filtrants : sans métal et entièrement incinérables pour une élimination respectueuse de l'environnement.
• Positions d'entrée flexibles et dimensions modulaires pour une adaptation aisée aux équipements.
• Insertions filetées intégrées pour une installation initiale rapide sur véhicule ou machine.
• Fixations standard permettant un remplacement rapide de l'élément filtrant sans outils spécifiques.

Détails techniques
Système modulaire pour une flexibilité optimale
La conception modulaire NLG propose quatre diamètres combinables avec trois longueurs de boîtier pour créer 12 variantes de base. Ceci permet d'adapter l'appareil aux contraintes d'espace et de charge de poussière : boîtiers courts pour un usage standard, boîtiers et éléments plus longs pour des intervalles de maintenance prolongés. Les raccords de conduit standard et le support de fixation simplifient la rénovation et le remplacement.

Parfait pour conditions extrêmes
L'option pré-séparateur DualSpin est conçue pour les environnements à forte charge de poussière et les opérations de récolte. Elle offre une efficacité de pré-séparation supérieure à 84 % tout en réduisant la perte de charge par rapport au concept Piclon tangentiellement conçu. Le boîtier du pré-séparateur en plastique antistatique et les sections d'écoulement généreuses limitent l'encrassement et conviennent à la séparation de particules organiques. Des inserts de volets directeurs couvrent les débits de 18 à 50 m³/min.

Spécifications techniques

• Type de fonctionnement : Monophasé / Bi-étagé / Combinaison avec pré-séparateur externe.
• Domaine d'application : Faibles à fortes charges de poussière (véhicules utilitaires, compresseurs, moteurs marins, engins de construction et agricoles).
• Plage de débit volumique : 10–45 m³/min (Pico), 10–40 m³/min (Piclon), 18–50 m³/min (Pico avec DualSpin).
• Options de pré-séparateur : Aucun / Tangentiel / Cyclone.
• Efficacité de pré-séparation avec clapet : 75 % (Piclon), 80 % (DualSpin).
• Efficacité de pré-séparation avec purge (5 %) : >80 % (Piclon), >84 % (DualSpin).
• Efficacité de séparation finale : >99,99 % (Pico, Piclon), >99,97 % (Pico avec DualSpin).
• Evacuation des poussières : Clapet d'évacuation en option et purge en option (Piclon, DualSpin).
• Installation : Verticale et horizontale ; dépend de la position du clapet d'évacuation.
• Concept d'entretien : Entretien frontal, fixations standard, changement d'élément sans outil.
• Protection : Protection additionnelle contre l'entrée d'eau en option.
• Matériaux du boîtier : Plastique renforcé de fibres de verre ; boîtier du pré-séparateur disponible en plastique antistatique.
