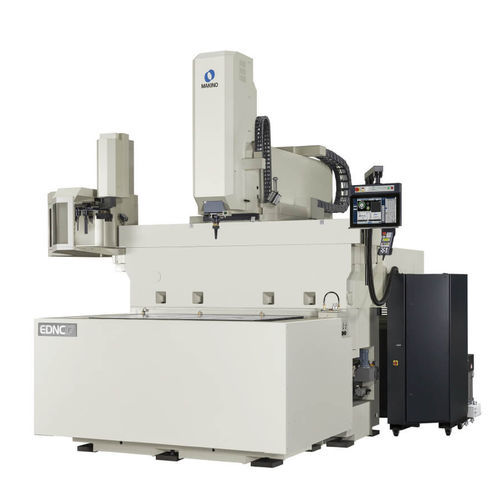

Machine d'électroérosion par enfonçage EDNC17

SEDMde haute précisionà grande vitesse

Vue d'ensemble
Le Makino EDNC17 est une machine d'électroérosion par enfonçage conçue pour les outillages et moules de grande taille, offrant des courses X/Y étendues et une grande zone de cuve. L'ensemble associe une table de travail stationnaire et un réservoir diélectrique intégré dans la base pour réduire l'encombrement et améliorer la stabilité thermique, garantissant une précision constante. La cuve à relevage programmable sur 4 côtés facilite l'accès pour le chargement/déchargement de grosses pièces et limite les besoins en automatisation. La machine peut recevoir des pièces jusqu'à 10 000 kg ou mesurant jusqu'à 2 500 × 1 600 mm.

Axe Z, changeur d'outils et performances de fraisage
Le EDNC17 utilise l'axe Z haute vitesse HS-Rib de Makino, avec des vitesses de déplacement jusqu'à 20 m/min et une accélération de 1,0G, adapté aux détails d'électrodes en nervure et permettant de réduire significativement les temps d'usinage. L'axe Z intègre une vis à billes refroidie au cœur et un circuit de refroidissement à boucle fermée dédié pour maintenir la précision de commande de profondeur sur les 800 mm de course. Des options de changeur automatique d'outils (ATC) sont disponibles (8, 16, 32) et sont montées à l'extérieur de la cuve afin de ne pas limiter les courses ni les capacités de traitement.

Contrôle et technologies de génération
Configuré avec les technologies de générateur SuperSpark IV et HyperCut et le contrôle Hyper-i de Makino, le EDNC17 dispose d'une interface graphique sur un écran tactile 24" haute définition avec une ergonomie intuitive proche des appareils mobiles. Le poste inclut des fonctions d'aide embarquées telles que les manuels numériques EDM Assist, des tutoriels vidéo et la fonction E-Tech Doctor pour l'ajustement graphique des conditions d'usinage.

Caractéristiques techniques (métrique)
Table : 2 000 x 1 350 mm ; X : 1 700 mm Y : 1 150 mm Z : 800 mm
Rapide : 5 000 mm/min
Masse maximale pièce : 10 000 kg
Capacité ATC : 8, 16, 32
Taille de cuve : 2 500 x 1 600 x 800 mm
Poids maxi électrode : 100 kg
Intensité maxi disponible : 60A ~ 240A

Caractéristiques techniques (impérial)
Table : 78,7" x 53,2" ; X : 66,9" Y : 45,3" Z : 31,5"
Rapide : 197 ipm
Masse maximale pièce : 22 046 lbs
Capacité ATC : 8, 16, 32
Taille de cuve : 98,4" x 63,0" x 31,5"
Poids maxi électrode : 220 lbs
Intensité maxi disponible : 60A ~ 240A

Points clés / données techniques

• Modèle : EDNC17
• Fabricant / Marque : Makino
• Table (métrique) : 2 000 x 1 350 mm
• Table (impérial) : 78,7" x 53,2"
• Course axe X : 1 700 mm (66,9")
• Course axe Y : 1 150 mm (45,3")
• Course axe Z : 800 mm (31,5")
• Rapide : 5 000 mm/min (197 ipm)
• Masse maxi pièce : 10 000 kg (22 046 lbs)
• Taille cuve : 2 500 x 1 600 x 800 mm (98,4" x 63,0" x 31,5")
• Poids maxi électrode : 100 kg (220 lbs)
• Options capacité ATC : 8, 16, 32 (externe à la cuve)
• Intensité maxi disponible : 60A ~ 240A
• Axe Z : HS-Rib haute vitesse, vitesses de saut jusqu'à 20 m/min, accélération 1,0G
• Course axe Z : 800 mm (31,5") avec vis à billes refroidie au cœur et refroidisseur en boucle fermée dédié
• Générateurs : SuperSpark IV et HyperCut
• Contrôle : Hyper-i avec écran tactile 24" HD, manuels numériques EDM Assist, tutoriels vidéo et outils E-Tech Doctor
• Conception : table stationnaire, réservoir diélectrique intégré dans la base pour meilleure stabilité thermique
• Capacité pièces (exemples) : pièces jusqu'à 22 000 lbs ou aussi grandes que 2 500 x 1 600 mm
