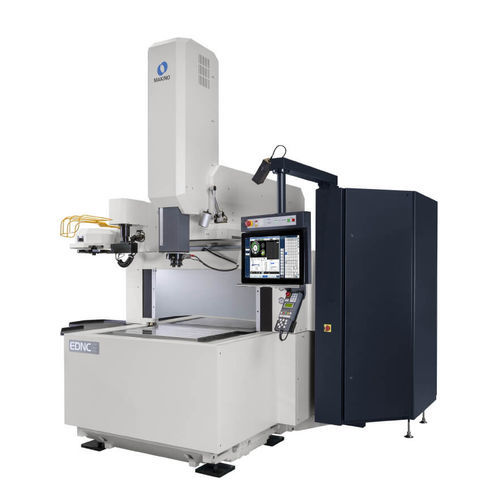

Machine d'électroérosion par enfonçage EDNC6

par enfonçageà grande vitesseavec changeur d'électrodes

Vue d'ensemble
La EDNC6 est une machine d'électroérosion par enfoncement offrant des courses X/Y/Z plus importantes et un bac de travail agrandi par rapport à la série EDAF. La configuration standard dispose d'un bac programmable à montée/descente sur trois côtés, positionné sous le niveau de la table, pour pièces jusqu'à 1 000 × 750 mm (39” × 29”). Une option « bac large » avec porte frontale programmable accepte des pièces jusqu'à 1 400 × 900 mm (55” × 35”). La conception permet un accès direct à la zone d'usinage et à une table fixe pour des réglages plus rapides et une surveillance de procédé simplifiée. Le réservoir diélectrique est intégré à la base pour améliorer la stabilité thermique et réduire l'encombrement au sol.

Caractéristiques
Commande : système Hyper-i avec technologies HyperCut et SuperSpark™ IV. Interface : grand écran tactile haute définition avec menus graphiques et manuels numériques intégrés. Assistance : fonctions d'aide E-Tech Doctor et système de e-learning pour les opérateurs. Options : changeur d'outils automatique (ATC) monté à l'extérieur du bac pour préserver la pleine course de la machine. Mécanique : configuration Z HS-Rib disponible avec vis à billes refroidie par noyau pour réduire les temps d'ébauche sur petits détails d'électrode ; mouvement de saut jusqu'à 20 m/min avec accélération 1,5G.

Spécifications techniques (tableau récapitulatif)
Table : 800 x 550 mm
X : 650 mm Y : 450 mm Z : 350 mm (option 500 mm)
Vitesse de déplacement rapide : 5 000 mm/min
Poids maxi pièce : 1 500 kg
Capacité ATC : 16 ou 32 outils
Dimensions du bac : 1 100 x 750 x 450 mm (option bac large jusqu'à 1 400 x 900 mm)
Poids max électrode : 100 kg
Courant disponible max : 60 A à 240 A

Caractéristiques / spécifications techniques

• Dimensions de la table (métrique) : 800 x 550 mm
• Courses (métrique) : X = 650 mm ; Y = 450 mm ; Z = 350 mm (option 500 mm)
• Vitesse de déplacement rapide : 5 000 mm/min (197 ipm)
• Poids maximum de la pièce : 1 500 kg (3 307 lbs)
• Capacité ATC (changeur d'outils automatique) : 16 ou 32 outils
• Dimensions du bac (métrique) : 1 100 x 750 x 450 mm (option bac large jusqu'à 1 400 x 900 mm)
• Poids maximum d'électrode : 100 kg (220 lbs)
• Courant disponible maximum : 60 A à 240 A
• Système de commande : Hyper-i avec HyperCut et SuperSpark™ IV ; manuels numériques intégrés, aide E-Tech Doctor et e-learning
• Option Z HS-Rib : mouvement de saut jusqu'à 20 m/min, accélération 1,5G, vis à billes refroidie par noyau
• Réservoir diélectrique intégré à la base pour une meilleure stabilité thermique
