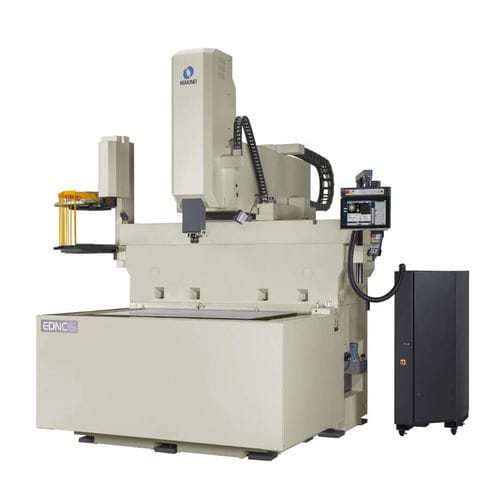

Machine d'électroérosion par enfonçage EDNC15

à grande vitesseà haute productivitéCNC

Vue d'ensemble L'EDNC15 est une machine d'électroérosion par enfonçage conçue pour s'adapter aux pièces lourdes et de grande taille, tout en offrant une précision exceptionnelle grâce à une table de travail stationnaire robuste et à une stabilité thermique améliorée. La machine intègre le réservoir diélectrique dans la base de moulage afin de réduire l'encombrement et de supporter des pièces lourdes jusqu'à 10 000 kg. L'EDNC15 offre des options ATC (changeur automatique d'outils) pour augmenter le temps d'usinage sans surveillance et dispose d'un bac de travail programmable sur 4 côtés pour faciliter l'accès à la zone de travail et simplifier l'intégration de l'automatisation robotisée. Technologies de contrôle et d'électroérosion L'EDNC15 est équipée du système de contrôle Hyper-i de Makino avec un écran tactile graphique intuitif haute définition de 24 pouces. Hyper-i permet des fonctionnalités avancées sur la machine, notamment des manuels d'assistance EDM numériques intégrés et la fonction d'aide E-Tech Doctor. La machine utilise des technologies d'usinage avancées telles que SuperSpark™ IV et HyperCut pour obtenir des temps de cycle rapides et une productivité élevée. Points forts du produit et options

• Système ATC externe en option (ATC situé à l'extérieur de la cuve de travail afin de ne pas imposer de limites de course ou de traitement).
• Axe Z haute vitesse HS-Rib en option pour une réduction jusqu'à 60 % des temps d'usinage sur les petits détails ; comprend un refroidisseur en boucle fermée dédié et un axe Z à vis à billes refroidi par le cœur permettant des mouvements de saut à grande vitesse jusqu'à 20 m/min avec une course de 800 mm.
• Réservoir diélectrique intégré dans le moulage de base pour une meilleure stabilité thermique et un encombrement réduit.

Spécifications techniques (tableau - métrique) Table : 2 000 x 1 000 mm X : 1 500 mm Y : 700 mm Z : 500 mm (800 mm) Traverse rapide : 5 000 mm/min Poids maximal de la pièce : 10 000 kg Capacité ATC : 8, 16, 32 Taille du réservoir : 2 500 x 1 400 x 800 mm Poids maximal des électrodes : 100 kg Intensité maximale disponible : 60A ~ 240A Spécifications techniques (tableau - anglais) Table : 78.7" x 39.4" X : 59.0" Y : 27.6" Z : 19.7" (31.5") Traverse rapide : 197 ipm Poids maximum de la pièce : 22,046 lbs Capacité ATC : 8, 16, 32 Taille du réservoir : 98.4" x 55.1" x 31.5" Poids maximum de l'électrode : 220 lbs Ampérage maximum disponible : 60A ~ 240A Caractéristiques / spécifications techniques

• Modèle : EDNC15
• Type de machine : Electroérosion par enfonçage
• Taille de la table (métrique) : 2 000 x 1 000 mm
• Taille de la table (impériale) : 78.7" x 39.4"
• Course (métrique, table technique) : X 1 500 mm, Y 700 mm, Z 500 mm (option : 800 mm)
• Course (impériale, paragraphe) : X 59,0", Y 27,6", Z 19,7" (option : 31,5")
• Course rapide : 5 000 mm/min (197 ipm)
• Poids maximal de la pièce : 10 000 kg (22 046 lbs)
• Options de capacité ATC : 8, 16, 32
• Taille du réservoir (métrique) : 2 500 x 1 400 x 800 mm
• Taille du réservoir (impérial) : 98.4" x 55,1" x 31,5"
• Poids maximal des électrodes : 100 kg (220 lbs)
• Ampérage maximal disponible : 60A - 240A
• Commande : Commande Makino Hyper-i avec écran tactile de classe 24", manuels numériques intégrés EDM assist et E-Tech Doctor
• Technologies EDM : SuperSpark™ IV, HyperCut
• Axe Z haute vitesse HS-Rib en option : jusqu'à 20 m/min de mouvements de saut, 800 mm de course, comprend un refroidisseur en boucle fermée et un axe Z à vis à billes refroidi par le noyau
• Réservoir diélectrique intégré dans le moulage de base pour la stabilité thermique
