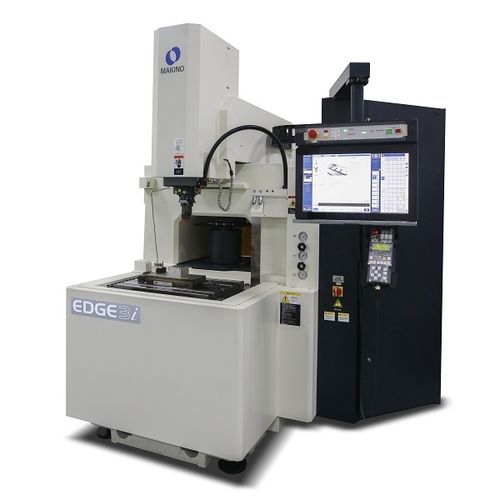

Machine d'électroérosion par enfonçage EDGE3i

de précisionCNC

Présentation
La machine d'électroérosion par enfonçage EDGE3i offre un accès dégagé à la zone de travail grâce à un bac de travail programmables montant/descendant sur quatre faces et une table fixe assurant une précision répétable et fiable pour les opérations d'érosion par enfonçage.

Conception et encombrement
Réduction de l'encombrement par l'intégration du réservoir diélectrique dans la coulée de base, supprimant les réservoirs externes. Refroidisseur diélectrique standard inclus. Le système ATC (Automatic Tool Change) est logé sous la structure X/Y, améliorant l'efficacité des processus et permettant des opérations prolongées sans surveillance.

Interface opérateur et commande
Fourni avec la commande Makino Hyper-i : écran tactile HD de 24" offrant une utilisation intuitive de type smartphone. Fonctions d'aide intégrées : E-Tech Doctor interactif pour l'ajustement des conditions d'usinage, vidéos pédagogiques accessibles depuis la commande, et Handbox portable avancé avec affichage LED et bouton d'arrêt d'urgence pour des interventions manuelles sûres et précises.

Processus et technologies de performance
La série EDGEi intègre des technologies avancées pour la qualité de surface et d'arête : modes générateur SuperSurface et SuperEdge pour une finition uniforme et une qualité métallurgique ; Makino IES (Intelligent Expert System) et SuperSpark4 pour gestion adaptative de la puissance et des sauts afin de stabiliser la décharge EDM, réduire l'usure des électrodes et optimiser le temps de cycle et la précision.

Applications
Conçue pour des applications variées d'électroérosion par enfonçage nécessitant une précision répétable, une réduction de l'espace au sol, des cycles non surveillés efficaces et un contrôle strict de la qualité de surface et d'arête pour l'outillage et la fabrication de moules.

Caractéristiques techniques

• Table (métrique) : 600 x 450 mm — Courses (métrique) : X : 450 mm, Y : 300 mm, Z : 320 mm
• Rapide (métrique) : 5 000 mm/min
• Poids maximum pièce : 800 kg
• Capacité ATC : 5, 8, 16
• Taille du bac : 800 x 550 x 350 mm
• Bac basculant : Oui
• Poids maximum électrode : 50 kg
• Courant maximal disponible : 80 A
• Table (impérial) : 23,6" x 17,7" — Courses (impérial) : X : 17,7", Y : 11,8", Z : 12,6"
• Rapide (impérial) : 197 ipm
• Poids max pièce (impérial) : 1 764 lbs
• Poids max électrode (impérial) : 110 lbs
