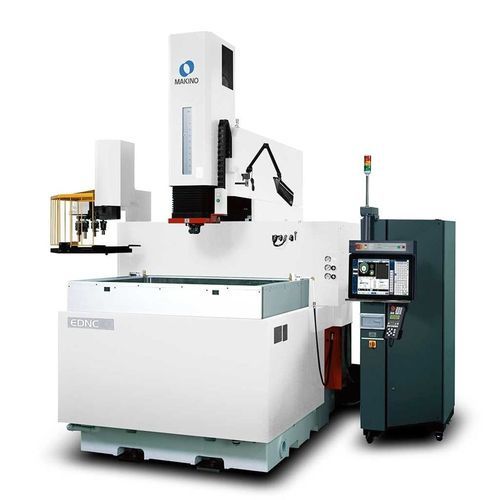

Machine d'électroérosion par enfonçage EDNC10

de haute précisionà grande vitessede précision

Présentation Le EDNC10 est une machine d'érosion par enfonçage (die-sinker) offrant des courses X/Y/Z étendues, disponible en configuration cuve standard ou cuve large. La cuve standard accepte des pièces jusqu'à 1 500 x 1 100 mm (59,1" x 43,3") tandis que l'option cuve large accueille des pièces jusqu'à 2 000 x 1 100 mm (78,7" x 43,3"). La machine intègre une cuve à montée/descente programmable sur trois côtés et une table de travail stationnaire pour un accès dégagé. Le réservoir diélectrique est intégré à la structure de base afin de réduire l'emprise au sol et d'améliorer la stabilité thermique. La structure rigide garantit une précision élevée sur des pièces lourdes jusqu'à 3 000 kg (6 614 lbs).

Contrôle et logiciel Le EDNC10 est équipé du système de contrôle Hyper-i, avec un grand écran tactile haute définition, une navigation graphique simplifiée et une interface opérateur intuitive. Fonctions clés : HyperCut, SuperSpark™ IV, manuels numériques embarqués et E‑Tech Doctor pour l'assistance opérateur et l'optimisation des processus.

Options de performance

• Option HS-Rib axe Z à grande vitesse : mouvements de saut jusqu'à 20 m/min avec 1,5G d'accélération et refroidissement du filet à bille pour un meilleur contrôle de profondeur et réduction des temps d'usinage (jusqu'à ~60% pour certaines opérations).
• Systèmes ATC (changeur d'outils automatique) optionnels pour augmenter le mode autonome et tirer pleinement parti de la course machine.
• Configurations de cuve optionnelles pour augmenter la capacité de pièce (standard vs cuve large).

Conception et capacités

• Cuve à montée/descente programmable sur trois côtés pour un meilleur accès.
• Table stationnaire pour rigidité et précision d'usinage.
• Réservoir diélectrique intégré à la base pour améliorer la stabilité thermique et économiser l'espace au sol.
• Prise en charge de pièces lourdes jusqu'à 3 000 kg (6 614 lbs).

Caractéristiques techniques

• Table / course : Table 1 300 x 950 mm — X : 1 000 mm, Y : 600 mm, Z : 500 mm.
• Taille de la cuve : Standard 1 500 x 1 100 x 500 mm (59,1" x 43,3" x 19,7"); option cuve large pour pièces jusqu'à 2 000 x 1 100 mm (78,7" x 43,3").
• Vitesse de déplacement rapide : 5 m/min (197"/min).
• Poids maximal de la pièce : 3 000 kg (6 614 lbs).
• Capacité ATC : 8 ou 16 (configurations de changeur d'outils automatique en option).
• Poids maximal électrode : 100 kg (220 lbs).
• Courant disponible : 60 A – 240 A.
• Contrôle : Hyper-i avec HyperCut et SuperSpark™ IV ; manuels numériques embarqués et E‑Tech Doctor ; grand écran tactile haute définition.
• Option grande vitesse : HS-Rib axe Z — mouvements de saut jusqu'à 20 m/min avec 1,5G ; refroidissement du filet à bille pour stabilité thermique et précision de profondeur.
