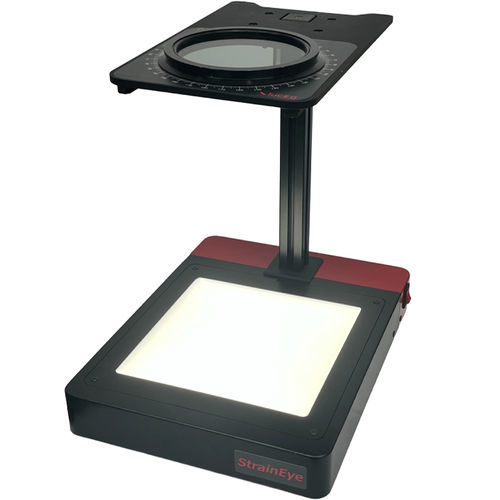

Polariscope optique LSM-8400LE

Présentation
Le LSM-8400LE est un appareil d'analyse par polarisation conçu pour visualiser les contraintes internes et la biréfringence dans des matériaux transparents de grande taille. Il permet d'observer la distribution des contraintes via plusieurs méthodes d'inspection polarisée et offre un diamètre d'analyseur effectif de φ200 mm pour l'observation de grandes surfaces.

Applications

• Inspection des contraintes et de la biréfringence dans le verre optique
• Inspection des contraintes dans les tubes en verre et composants cylindriques
• Analyse des contraintes résiduelles dans les pièces plastiques moulées
• Détection de défauts dans les films et revêtements
• Inspection des cristaux et des éléments optiques de précision

Méthodes d'inspection

• Méthode des Nicols croisés
• Méthode de teinte sensible (sensitive tint)
• Méthode de Senarmont

Zone d'observation
Diamètre effectif de l'analyseur : φ200 mm
Dimension effective du polariseur : W350×D350 mm

Dimensions et poids
W500×D550×H660 mm
Poids : 26 kg

Alimentation
AC100–240V, 50/60Hz

Caractéristiques techniques

• Modèle : LSM-8400LE
• Série : LSM-8000LE
• Applications : Inspection des contraintes/biréfringence du verre, tubes en verre, plastiques moulés, films et cristaux
• Méthodes d'inspection : Nicols croisés; Sensitive tint; Senarmont
• Zone d'observation — Analyseur : φ200 mm; Polariseur : W350×D350 mm
• Dimensions : W500×D550×H660 mm; Poids : 26 kg
• Alimentation : AC100–240V 50/60Hz
