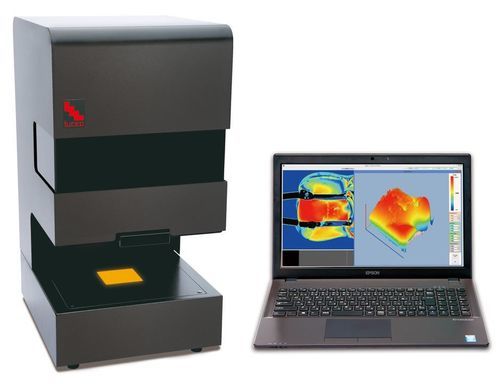

Polariscope de longueur d'onde unique LSM-9002S

optiquenumériqueautomatique

Vue d'ensemble
Le Fullauto StrainEye LSM-9002S est un appareil de mesure 2D entièrement automatique des valeurs de retardation et de la direction de l'axe lent dans les échantillons transparents présentant une contrainte et une biréfringence. Équipé d'un zoom optique 6× et d'une caméra CCD intégrée mesurant chaque pixel de la zone de détection, l'appareil affiche en 2D la retardation et l'axe lent pour une inspection et une analyse rapides.

Contexte et avantages
Le système remplace les observations visuelles au polarimètre (méthode de Senarmont) et les systèmes semi‑automatiques en supprimant la décision de luminosité dépendant de l'opérateur et les différences de compétence. En mesurant pixel par pixel sur l'ensemble du champ de détection plutôt que sur un seul point, il assure des résultats cohérents et reproductibles. Le zoom 6× permet l'analyse d'échantillons de petite taille avec une zone de mesure configurable de 60 × 60 mm à 10 × 10 mm.

Fonctionnement et caractéristiques

• Mesure entièrement automatique : démarrage de la mesure en plaçant l'échantillon sur le polariseur.
• Mesure 2D pixel par pixel et affichage à l'écran des valeurs de retardation et de la direction de l'axe lent sur l'ensemble de la zone détectée.
• Zone de mesure variable : configurable entre 60 × 60 mm et 10 × 10 mm.
• Objectif zoom optique 6× pour l'imagerie et la mesure d'échantillons de petite taille.
• Connexion PC : enregistrement des données mesurées et des images sur PC pour analyse et archivage.
• Source lumineuse : LED super-lumineuse pour longue durée de vie et faible consommation.

Logiciel et compatibilité
Éléments fournis : corps principal et PC. Les données de mesure et les images peuvent être exportées vers le PC. Voir les spécifications pour l'environnement d'exploitation requis.

Caractéristiques techniques

• Dimensions : W300 × D353 × H580 mm
• Poids : 21 kg
• Taille de la plaque polarisante circulaire : W70 × D70 mm
• Hauteur d'espace pour placement d'échantillon : 0–70 mm
• Méthode d'inspection : méthode de l'analyseur rotatif
• Longueur d'onde réglée : 590 nm
• Précision de répétabilité : σ = 1 nm
• Taille de la zone de mesure : Variable (60 × 60 ～ 10 × 10 mm)
• Pixels effectifs : 1100 × 1100
• Autres : Source lumineuse : LED haute luminance
  Alimentation : AC 100–240 V 50/60 Hz ; entrée DC 24 V 1.6 A, 38 W
  Composants : Corps principal, PC, câbles
  Accessoires : Adaptateur AC/DC, housse du corps principal
  OS : Windows 11 Pro (64-bit) Japanese/English
