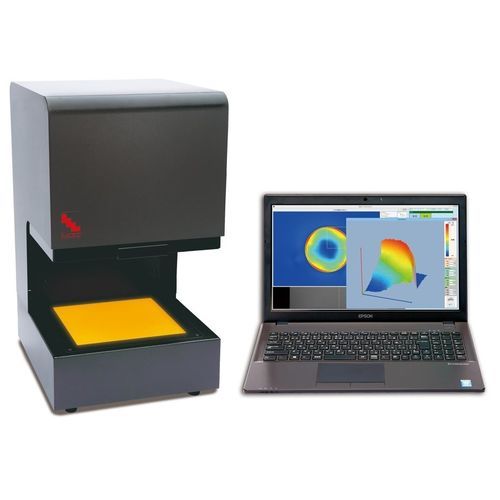

Polarimètre optique LSM-9100WNIR Ver.2

automatiquenumérique

Présentation du produit
Évalue en quelques minutes les cartes de distribution 2D de contraintes de pièces en résine colorée jusqu'à ⌀100 mm. Le Fully Automatic Strain Eye LSM-9100WNIR VER.2 utilise la méthode de polarisation linéaire NIR à 3 longueurs d'onde et une caméra intégrée pour capturer les données de mesure et automatiser l'évaluation ; aucune décision de l'opérateur n'est requise pendant la mesure.

Principales caractéristiques

• Mesure entièrement automatique : placez la pièce et lancez la mesure ; les résultats sont capturés par la caméra intégrée, réduisant la charge opérateur et les erreurs de mesure.
• Permet l'inspection des contraintes, des contraintes résiduelles et des fissures sur pièces en résine colorée, difficiles à évaluer avec un polarimètre conventionnel.
• Outils d'analyse logiciel : graphes de sections sur cartes de distribution 2D, histogrammes pour zones définies par l'utilisateur, affichage 3D des cartes 2D, export CSV des résultats et sauvegarde d'images pour analyse.
• Source lumineuse LED haute luminance à longue durée de vie et faible consommation pour réduire la maintenance et les coûts d'exploitation.

Spécifications
Méthode d'inspection : méthode de polarisation linéaire NIR à 3 longueurs d'onde
Plage de mesure (env.) : 100～5,000 nm
Longueurs d'onde de mesure : 900～1,200 nm
Diamètre de la zone de mesure : ⌀100 mm
Hauteur maximale de pièce (espace de placement) : 160 mm
Pixels effectifs : 550×550
Dimensions (L×P×H) : 300×353×540 mm
Poids : 22 kg
Autres : Source lumineuse : LED haute luminance ; Alimentation : AC 100–240 V 50/60 Hz ; Entrée DC 24 V 1,6 A ; Composants : corps principal, PC, câbles ; Accessoire : couvercle du corps principal ; OS : Windows 10 (64 bits) Japonais/Anglais

Caractéristiques techniques

• Nom du modèle : Fully Automatic Strain Eye LSM-9100WNIR VER.2
• Méthode d'inspection : méthode de polarisation linéaire NIR à 3 longueurs d'onde
• Plage de mesure (env.) : 100～5,000 nm
• Longueurs d'onde de mesure : 900～1,200 nm
• Diamètre de la zone de mesure : 100 mm
• Hauteur maximale de pièce (espace de placement) : 160 mm
• Pixels effectifs du capteur d'image : 550 × 550
• Dimensions totales (L×P×H) : 300 × 353 × 540 mm
• Poids : 22 kg
• Source lumineuse : LED haute luminance (longue durée de vie, économie d'énergie)
• Alimentation : AC 100–240 V 50/60 Hz ; Entrée DC 24 V 1,6 A
• Composants inclus : corps principal, PC, câbles ; Accessoire : couvercle du corps principal
• Compatibilité OS : Windows 10 (64 bits), Japonais et Anglais
