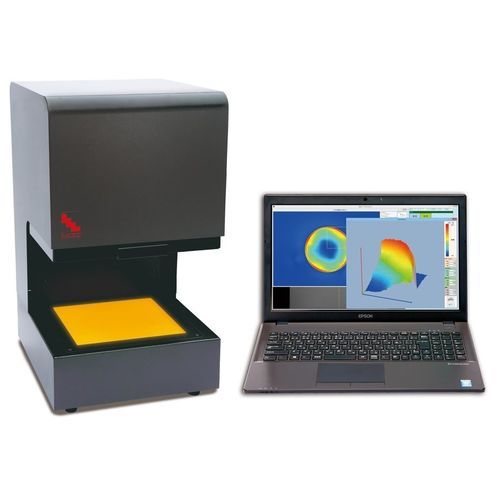

Polarimètre numérique LSM-9100 series

optiqueautomatiqueà longueurs d'ondes multiples

Présentation
Les polarimètres 2D entièrement automatiques LSM-9100W et LSM-9100WS mesurent pixel par pixel le retard et la direction de l'axe lent sur l'ensemble de la zone de détection via une caméra CCD intégrée. Les distributions 2D mesurées sont affichées et peuvent être sauvegardées sur un PC connecté. La source lumineuse est une LED super-luminescente à haute luminosité offrant une longue durée de vie et une faible consommation.

Principales caractéristiques

• Mesure entièrement automatique en zone (pixel) du retard et de la direction de l'axe lent sur la zone de détection.
• Supprime la variabilité liée à l'opérateur des méthodes visuelles et n'est pas limitée à un petit point de mesure.
• LSM-9100W : zone de mesure ⌀150 mm adaptée aux grands échantillons.
• LSM-9100WS : objectif zoom 6× intégré pour l'agrandissement optique et la mesure précise des petits échantillons.
• Méthode de mesure : méthode de polarisation linéaire RGB.
• Plage de longueurs d'onde : 420–680 nm.
• Source lumineuse LED haute luminosité (super-luminescente) pour une maintenance réduite et un coût d'exploitation inférieur.

Applications / avantages

• Cartographie quantitative du retard et de la direction de l'axe lent pour une évaluation visuelle immédiate des distributions de birefringence et de contraintes.
• Améliore la reproductibilité des mesures par rapport aux techniques visuelles subjectives.
• Convient pour la cartographie en surface et l'affichage 2D de la birefringence dans les matériaux transparents, le contrôle de processus et la recherche.

Caractéristiques techniques

• Dimensions : LSM-9100W : W300 × D353 × H540 mm ; LSM-9100WS : W300 × D353 × H580 mm
• Poids : LSM-9100W : 22 kg ; LSM-9100WS : 24 kg
• Hauteur de placement de l'échantillon (max) : LSM-9100W : 160 mm ; LSM-9100WS : 115 mm
• Plage mesurable (retard) : 0–3 000 nm
• Méthode d'inspection : méthode de polarisation linéaire RGB
• Longueur d'onde de mesure : 420–680 nm
• Zone de mesure : LSM-9100W : ⌀150 mm ; LSM-9100WS : variable avec zoom. Standard : 60 × 60 à 10 × 10 mm. Option : 30 × 30 à 5 × 5 mm (avec objectif d'extension ×2)
• Pixels effectifs : 1100 × 1100
• Source lumineuse : LED haute luminosité (super-luminescente)
• Alimentation : AC 100–240 V 50/60 Hz ; entrée DC 24 V 1,6 A
• Éléments fournis : unité principale, PC, câbles ; Accessoire : couverture de l'unité principale
• Système d'exploitation : Windows 10 (64 bits)
