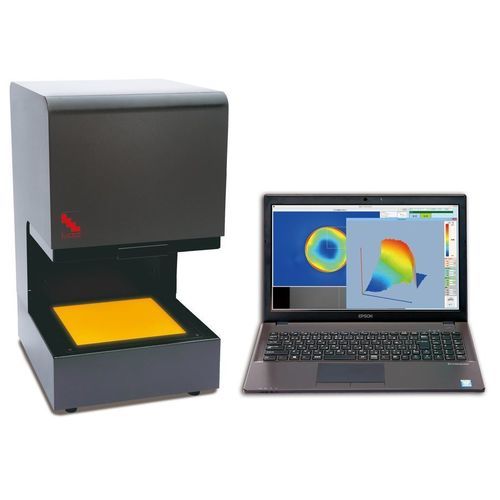

Polariscope optique LSM-9002LE

automatiquenumériquede longueur d'onde unique

Aperçu
Le Fullauto StrainEye LSM-9002LE est un système de mesure polarimétrique 2D entièrement automatique qui détermine la retardation de phase et la direction de l'axe lent sur des échantillons transparents présentant de la birefringence ou des contraintes. Une caméra CCD intégrée couvre l'ensemble de la zone de mesure et le système calcule la retardation et l'orientation de l'axe lent pixel par pixel, affichant des cartes objectives et répétables immédiatement sur le moniteur. Le flux de travail automatisé supprime la rotation manuelle de l'analyseur et le jugement visuel requis par la méthode de Senarmont conventionnelle.

Caractéristiques principales et avantages

• Fonctionnement entièrement automatique : placer l'échantillon sur la plaque polarisante circulaire et lancer la mesure sans rotation manuelle de l'analyseur.
• Cartographie pixel par pixel de la retardation et de la direction de l'axe lent sur la zone de détection complète de 205×205 mm (effectif 1100×1100 pixels).
• Élimine la variabilité liée à la luminosité et aux décisions de l'opérateur inhérente aux méthodes visuelles de Senarmont et aux appareils semi-automatiques.
• Grande table d'échantillonnage (205×205 mm) adaptée aux grands échantillons ou à plusieurs petites pièces côte à côte.
• Connexion PC pour sauvegarder les données mesurées et exporter les images ; compatible Windows 11 Pro (64 bits).
• Source lumineuse LED super-luminiscente à haute brillance pour une longue durée de vie et une faible consommation.

Applications

• Analyse des contraintes et déformations dans le verre, les plastiques et les composants optiques.
• Contrôle qualité des films polymères, matériaux stratifiés et adhésifs.
• Inspection d'écrans, substrats et pièces transparentes en R&D et production.

Spécifications

• Modèle : LSM-9002LE
• Dimensions : W300 × D353 × H540 mm
• Poids : 19 kg
• Taille de la plaque polarisante circulaire / zone de mesure : W205 × D205 mm
• Hauteur d'espace de placement de l'échantillon : 0–130 mm
• Longueur d'onde/méthode d'inspection : 590 nm
• Précision répétée : σ = 1 nm
• Taille de la zone de mesure : 205 × 205 mm
• Pixels effectifs : 1100 × 1100
• Source lumineuse : LED super-luminiscente haute brillance
• Alimentation : AC100–240V 50/60Hz ; entrée DC 24V 1.6A
• Composants fournis : unité principale, PC, câbles
• Accessoires : adaptateur AC/DC, capot de l'unité principale
• Compatibilité OS : Windows 11 Pro (64 bits) Japanese / English
• Supplément : vidéos de démonstration disponibles auprès du fabricant pour la gamme Fullauto StrainEye.
