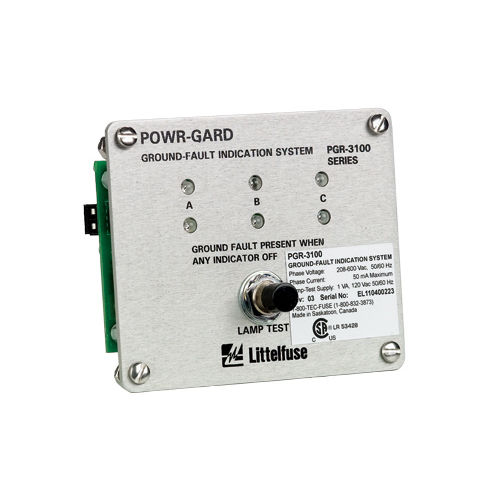

Indicateur de défaut de masse PGR-3100

de tensionà LEDpour montage sur panneau

Le système de détection de défaut à la terre de la série PGR-3100 fonctionne sur des réseaux à courant alternatif non mis à la terre. Cet appareil signale la présence de tension sur chaque phase d'un réseau triphasé. Les LED du panneau s'allument en présence de tension. Lorsqu'un défaut à la terre se produit, la tension sur la phase défectueuse chute au potentiel de terre, ce qui provoque une diminution de la luminosité des LED correspondant à cette phase. Sur un réseau mis à la terre par résistance ou non mis à la terre, les LED correspondant aux phases non défectueuses s'illuminent davantage. Les réseaux CA non mis à la terre doivent, conformément à l’article 250.21(B) du NEC et à la partie 1, section 10-106 (2) du Code de l’électricité canadien (CEC), être équipés de détecteurs de défaut à la terre (tels que le PGR-3100). Des transformateurs de potentiel (TP) externes peuvent être utilisés pour abaisser la tension du réseau, ce qui permet d’utiliser le PGR-3100 avec n’importe quelle tension de réseau. Les TP ne sont pas nécessaires pour les tensions de réseau allant jusqu’à 600 V CA. Caractéristiques Conforme aux normes NEC® et CEC LED de phase LED redondantes Bouton de test des voyants Technologie POWR-GARD® Avantages Répond aux exigences de l’article 250.21(B) du NEC et de la partie 1, section 10-106 (2) du CEC pour les réseaux non mis à la terre Indique la présence d’un défaut à la terre et la phase défectueuse, ainsi que la tension phase-terre sur un bus sous tension LED redondantes à longue durée de vie (deux par phase) pour garantir la fiabilité Vérifie le bon fonctionnement des LED Protection supérieure contre les dommages au système électrique
