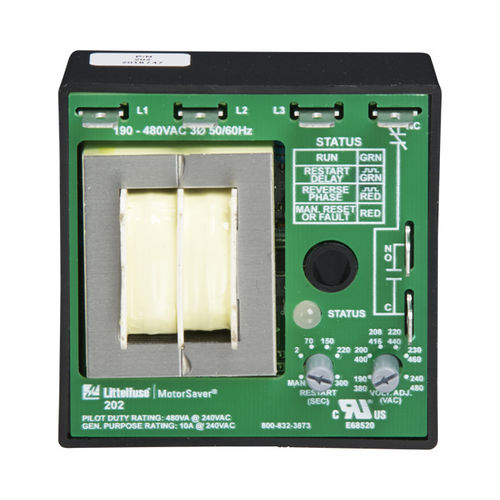

Relais de surveillance de tension 202 series

1NO/NFtriphasépour moteur électrique

La série 202 est un contrôleur de tension triphasé, à gamme automatique et à double gamme qui protège les moteurs 190-600VAC, 50/60Hz, quelle que soit leur taille. Le 202-RP surveille la rotation des phases des systèmes triphasés et se déclenche uniquement en cas de phase inverse. Les applications critiques comprennent les moteurs de ventilateurs, les compresseurs à spirale, les broyeurs, les systèmes de convoyeurs, les ascenseurs et les escaliers mécaniques. Les deux produits fournissent un point de consigne de tension nominale sélectionnable par l'utilisateur et certains modèles sélectionnent automatiquement entre la gamme 200V et 400V. Ce dispositif unique de détection de tension et de phase basé sur un microcontrôleur surveille en permanence les tensions triphasées pour détecter les conditions dangereuses de la ligne électrique. Lorsqu'une condition dangereuse est détectée, le relais de sortie de la série 202 est désactivé après un délai de déclenchement spécifié. Le relais de sortie est réactivé lorsque les conditions de la ligne électrique reviennent à des niveaux acceptables. La série 202 comprend des diagnostics avancés à LED unique. Cinq motifs lumineux différents permettent de distinguer les défauts des conditions normales. Le 202-RP surveille la rotation de phase des systèmes triphasés et se déclenche uniquement en cas de phase inverse. Les applications critiques comprennent les moteurs de ventilateurs, les compresseurs à spirale, les broyeurs, les systèmes de convoyeurs, les ascenseurs et les escaliers mécaniques. Le voyant d'état devient vert et le relais est activé lorsque la rotation est correcte.
