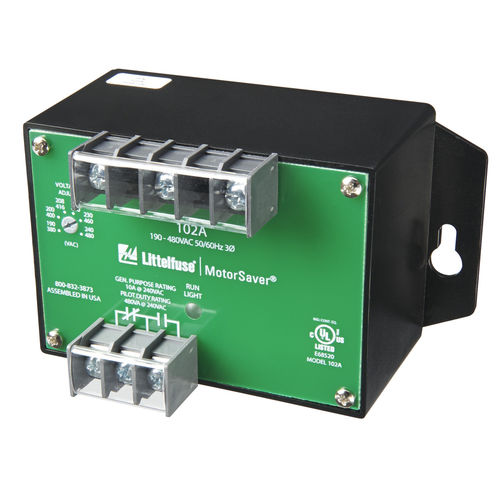

Relais de surveillance de tension 102A series

de phase1NO/NFtriphasé

La série 102A est un moniteur de tension triphasé à sélection automatique de plage et à double plage, conçu pour protéger les moteurs de 190 à 600 V CA, 50*/60 Hz, quelle que soit leur taille. Ce moniteur permet à l’utilisateur de définir une consigne de tension nominale et sélectionne automatiquement la plage appropriée entre 200 V et 400 V. Un circuit unique de détection de tension et de phase, basé sur un microcontrôleur, surveille en permanence les tensions triphasées afin de détecter toute condition dangereuse sur le réseau électrique. Lorsqu’une condition dangereuse est détectée, le relais de sortie est désactivé après un délai de déclenchement spécifié. Le relais de sortie se réactive une fois que les conditions du réseau électrique reviennent à des niveaux acceptables. Le moniteur 102A intègre un système de diagnostic avancé à LED unique, avec cinq schémas lumineux différents permettant de distinguer les défauts des conditions normales. Les indications LED comprennent le fonctionnement normal, le délai de redémarrage à la mise sous tension, le déclenchement pour inversion de phase, le déclenchement pour déséquilibre/monophasé et le déclenchement pour surtension ou sous-tension. *Remarque : une fréquence de 50 Hz augmente tous les temps de retard de 20 % Caractéristiques Circuit exclusif basé sur un microcontrôleur Détection automatique sur une large plage de tension Diagnostics avancés par LED Temporisation de déclenchement réglable (102A2) Avantages Surveillance constante des conditions monophasées, basse tension, haute tension (102A-9), du déséquilibre de tension, de l’inversion de phase et des conditions de ligne électrique dangereuses Détecte automatiquement la tension du réseau comprise entre 190 et 480 V CA. Gain de temps lors de la configuration Indicateur visuel rapide de la cause du déclenchement Empêche les déclenchements intempestifs dus à des fluctuations rapides des conditions du réseau électrique
