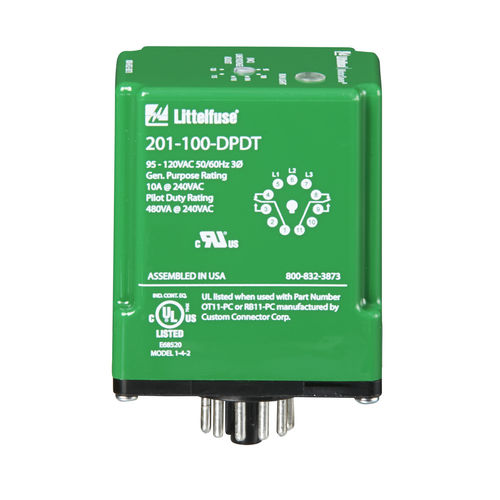

Relais de surveillance de tension 201-SP-DPDT series

2NO/NFmonophasémoteur

La série 201-SP-DPDT est un contrôleur de tension enfichable à 8 broches, monté sur socle octal, conçu pour protéger les moteurs monophasés, quelle que soit leur taille. Le modèle 201-100-SP-DPDT est utilisé sur des moteurs fonctionnant en 95–120 V CA, 50/60 Hz, afin de prévenir les dommages causés par une tension insuffisante. Le modèle 201-200-SP-DPDT est destiné aux moteurs fonctionnant sous 190 à 240 V CA, 50/60 Hz. Ces moniteurs sont équipés de deux jeux de contacts isolés, ce qui les rend idéaux pour une utilisation avec deux circuits de commande fonctionnant à des tensions différentes. Le circuit unique de détection de tension, basé sur un microcontrôleur, surveille en permanence la tension afin de détecter toute condition dangereuse sur le réseau électrique. Lorsqu’une condition dangereuse est détectée, les relais de sortie du MotorSaver sont désactivés après un délai de déclenchement spécifié. Les relais de sortie se réactivent une fois que les conditions du réseau électrique sont revenues à un niveau acceptable et qu’un délai spécifié s’est écoulé (délai de redémarrage). Le délai de déclenchement empêche les déclenchements intempestifs dus à des fluctuations rapides des conditions du réseau électrique. Remarques : Utilisation obligatoire de la prise modèle OT08PC pour la certification UL Le couple de serrage recommandé par le fabricant pour les bornes à vis des prises octales des séries RB et OT est de 12 in.-lbs. Caractéristiques Circuit exclusif basé sur un microcontrôleur Délai de déclenchement fixe de 4 secondes Diagnostics avancés par LED Conception compacte pour montage sur 8 broches, sur rail DIN ou en saillie Avantages Surveillance constante de la tension pour détecter les conditions de ligne électrique nuisibles, avant même le démarrage du moteur Empêche les déclenchements intempestifs dus aux fluctuations rapides des conditions de la ligne électrique Fournit des diagnostics pouvant être utilisés pour le dépannage et pour déterminer l’état du relais Offre une grande flexibilité d’installation dans le tableau électrique
