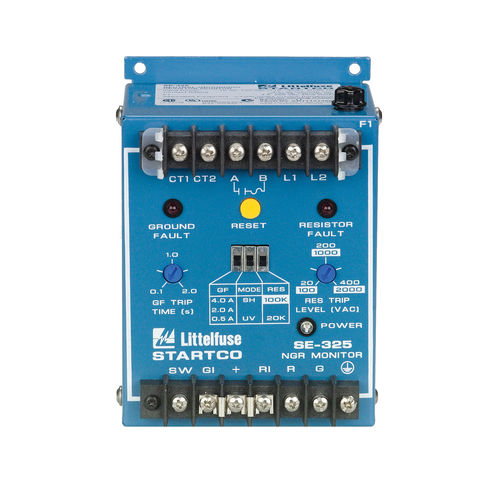

Système de surveillance de résistance de mise à la terre SE-325 series

de transformateurde défaut de mise à la terre

La série SE-325 est un moniteur de résistance de mise à la terre du neutre utilisé sur les réseaux mis à la terre par résistance jusqu'à 25 kV pour surveiller l'intégrité du chemin neutre-terre et détecter les défauts à la terre. Il mesure le courant et la tension au niveau de la connexion neutre-terre d’un transformateur ou d’un générateur, ainsi que la continuité de la résistance de mise à la terre du neutre (NGR). Le moniteur SE-325 coordonne ces trois mesures pour détecter un mauvais contact, de la corrosion, un défaut à la terre ou une défaillance de la NGR, et fournit un contact de sortie d’alarme ou de déclenchement. Caractéristiques Surveillance continue de la NGR Détection des défauts à la terre Seuil de déclenchement réglable (0,5–4 A) Temporisation réglable (0,1–2 s) Contacts de sortie Mode de fonctionnement des contacts sélectionnable Avantages Détecte la défaillance de la résistance en quelques secondes, réduit le risque de surtension transitoire, élimine le risque d’échec de la détection d’un défaut à la terre Protection principale ou de secours pour détecter un défaut à la terre n’importe où sur le système surveillé Sélection de la sensibilité maximale sans risque de déclenchement intempestif Le délai de déclenchement réglable permet la coordination du système Contact de sortie de type A Les modes de fonctionnement sélectionnables « fail-safe » ou « non fail-safe » permettent la connexion à une bobine de disjoncteur de dérivation ou de sous-tension, ou à un système d’alarme
