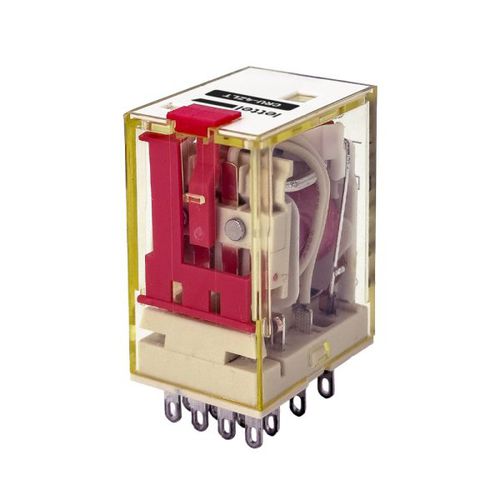

Relais électromécanique 24 Vcc CRU-4Z-7A series

48 Vcc230 Vca12 Vcc

Résumé
Relais industriel embrochable 4x NO/NF, courant nominal 7 A, montage 21 mm, équipé d'une LED d'état, d'un levier de test et d'une fonction marche forcée. Compatible avec embases à bornes à cages ou à vis; peigne de raccordement 8 connexions CRUJ-4TB14 disponible pour bornes à vis.

Contacts

• Configuration : 4 contacts inverseurs – 4x NO/NF
• Courant nominal : 7 A
• Tension maximale : 230 Vca / 30 Vcc

Boîtier et montage

• Montage : sur support rail DIN clipsable
• Accessoires : bras de maintien inclus
• Supports compatibles : bornes à cages CRUB-4ZC14 et bornes à vis CRUB-4ZB14
• Compatible avec peignes de raccordement CRUJ-4TB14 (8 connexions, disponibles en 3 couleurs) uniquement pour borne à vis
• Indicateur d'état : mécanique
• Témoin lumineux : LED
• Fonctions physiques : levier de test et marche forcée

Électriques

• Tensions d'alimentation (bobine) disponibles : 24 Vca / 48 Vca / 230 Vca ; 12 Vcc / 24 Vcc / 48 Vcc
• Consommation : moins de 1,2 W
• Durée de vie électrique : 100 000 cycles
• Durée de vie mécanique : CA : 30 000 000 cycles ; CC : 50 000 000 cycles
• Protection : diode intégrée

Fonctionnalités

• Permet de piloter et commuter plusieurs circuits électriques simultanément
• Indicateur mécanique et LED pour visualisation d'état
• Levier de test et marche forcée pour diagnostic et maintenance
• Diode de protection intégrée pour sécuriser la bobine contre les surtensions

Applications

• Environnements industriels et tertiaires
• Systèmes d'automatisation
• Armoires électriques et équipements de contrôle-commande
• Circuits de signalisation et infrastructures techniques nécessitant commutation multiple et haute disponibilité

Installation

• Montage sur rail DIN grâce au socle clipsable
• Raccordement possible via bornes à cages ou à vis
• Peignes de raccordement (CRUJ-4TB14) compatibles uniquement avec bornes à vis pour un câblage organisé
• Bras de maintien inclus pour fixation solide
• Indicateurs et levier facilitant vérification et mise en service

Variantes et codes commandes
Code commande — Tension d'alimentation — Produit stocké
CRU-4ZLT24-7A — 24 Vca — instock
CRU-4ZLT48-7A — 48 Vca — instock
CRU-4ZLT230-7A — 230 Vca — instock
CRU-4ZLTD12-7A — 12 Vcc — instock
CRU-4ZLTD24-7A — 24 Vcc — instock
CRU-4ZLTD48-7A — 48 Vcc — instock

Produits associés

• Embases et supports de fixation compatibles (ex. CRUB-4ZC14)
• Peignes de raccordement 8 connexions (CRUJ-4TB14)

Caractéristiques / spécifications techniques

• Type : relais industriel embrochable 4x NO/NF
• Courant nominal contacts : 7 A
• Tension max contacts : 230 Vca / 30 Vcc
• Tensions bobine disponibles : 12 Vcc, 24 Vcc, 48 Vcc, 24 Vca, 48 Vca, 230 Vca
• Consommation bobine : < 1,2 W
• Durée de vie électrique : 100 000 cycles
• Durée de vie mécanique : 30 000 000 cycles (CA) / 50 000 000 cycles (CC)
• Protection bobine : diode intégrée
• Indicateur d'état : mécanique + LED
• Fonctions : levier de test, marche forcée
• Montage : rail DIN 21 mm, socle clipsable
• Accessoires inclus : bras de maintien
• Compatibilité bornes : bornes à cages et bornes à vis
