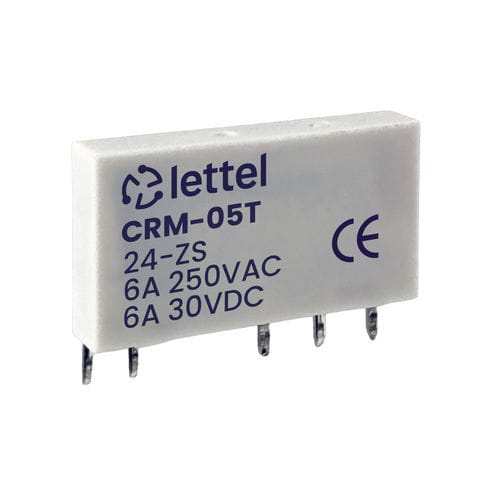

Relais électromécanique 24 Vcc CRM-05T series

60 Vcc12 Vccminiature

Description
Relais industriel embrochable miniature 6A destiné à la commutation fiable entre circuits de commande et circuits de puissance. Haute sensibilité et consommation très faible pour optimiser les performances énergétiques des installations. Diode intégrée de protection contre les surtensions.

Caractéristiques générales

• Type de contact : 1x NO/NF
• Pouvoir de coupure : 6 A / 250 Vca
• Pouvoir de coupure : 6 A / 30 Vcc
• Surintensité de démarrage : 80 A

Boîtier et montage

• Relais embrochable (support non inclus)
• Design compact : 28 x 15 x 5 mm
• Durée de vie mécanique : 20 × 10⁶ cycles

Électriques

• Tensions d’alimentation disponibles (bobine) : 12 Vcc / 24 Vcc / 60 Vcc
• Consommation : < 0,22 W
• Durée de vie électrique : 6 × 10⁴ cycles
• Protection : diode intégrée

Fonctionnalités
Le CRM-05T assure une commutation fiable entre circuits de commande et circuits de puissance. Sa haute sensibilité permet une activation efficace avec une faible consommation. La diode intégrée protège contre les surtensions, ce qui améliore la durabilité du relais et des équipements pilotés.

Applications
Utilisé dans les systèmes d’automatismes industriels, les équipements de contrôle-commande et les installations électriques nécessitant une solution compacte et fiable. Particulièrement adapté aux intégrations sur supports relais existants.

Installation
Conçu pour être embroché sur un support relais compatible. Permet un remplacement rapide sans modification du câblage pour faciliter la maintenance et réduire les temps d’arrêt.

Variantes et codes commandes
Code commande — Tension d’alimentation — Courant primaire — Produit stocké
CRM-05T12 — 12 Vcc — 6A — instock
CRM-05T24 — 24 Vcc — 6A — instock
CRM-05T60 — 60 Vcc — 6A — instock

Caractéristiques / spécifications techniques

• Référence modèle : CRM-05T
• Contacts : 1x NO/NF
• Pouvoir de coupure CA : 6 A / 250 Vca
• Pouvoir de coupure CC : 6 A / 30 Vcc
• Surintensité de démarrage : 80 A
• Tensions bobine disponibles : 12 Vcc, 24 Vcc, 60 Vcc
• Consommation bobine : < 0,22 W
• Protection bobine : diode intégrée
• Durée de vie électrique : 6 × 10⁴ cycles
• Durée de vie mécanique : 20 × 10⁶ cycles
• Dimensions : 28 × 15 × 5 mm
• Montage : embrochable (support non inclus)
