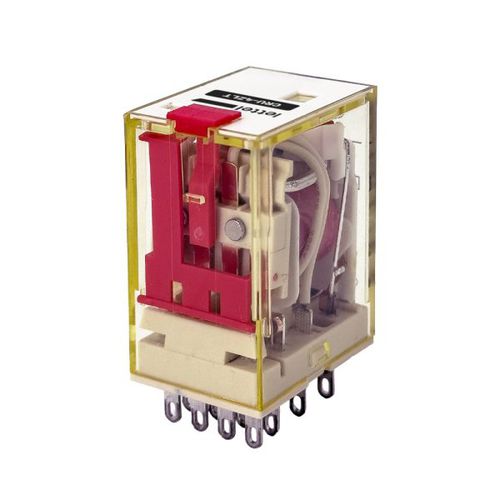

Relais électromécanique 24 Vca CRU-4Z-5A

12 Vcc48 Vca24 Vcc

Description
Relais industriel enfichable à 4 contacts inverseurs (NO/NF), courant nominal 5 A, largeur 21 mm.

Caractéristiques

• Contacts :
  • Configuration : 4 contacts inverseurs – 4x NO/NF
  • Courant nominal : 5 A
  • Tension maximale de commutation : 230 Vca / 30 Vcc
• Boîtier et montage :
  • Montage : socle clipsable sur rail DIN
  • Accessoires inclus : bras de maintien
  • Supports compatibles : bornes à cages CRUB-4ZC14, bornes à vis CRUB-4ZB14
  • Compatible avec peignes de raccordement CRUJ-4TB14 (8 connexions) uniquement pour borne à vis
  • Indicateur d’état : mécanique
  • Témoin lumineux : LED
  • Fonctions : levier de test et marche forcée
• Électriques :
  • Tensions de bobine disponibles : 24 Vca / 48 Vca / 230 Vca et 12 Vcc / 24 Vcc / 48 Vcc
  • Consommation : < 1,2 W
  • Protection : diode intégrée
  • Durée de vie électrique : 100 000 cycles
  • Durée de vie mécanique : CA : 30 000 000 cycles, CC : 50 000 000 cycles

Fonctionnalités

• Permet de piloter et commuter plusieurs circuits simultanément avec des contacts fiables
• Indicateur mécanique et LED pour visualiser l’état de chaque contact
• Levier de test intégré et fonction de marche forcée pour diagnostic et maintenance
• Diode de protection intégrée pour la protection des bobines contre les surtensions

Applications

• Environnements industriels et tertiaires
• Systèmes d’automatisation, armoires électriques, équipements de commande
• Circuits de signalisation et infrastructures techniques nécessitant surveillance et contrôle

Installation

• Montage sur rail DIN avec socle clipsable
• Raccordement via bornes à cages ou à vis
• Peignes de raccordement (CRUJ-4TB14) compatibles uniquement sur borne à vis pour un câblage organisé
• Bras de maintien fourni pour fixation solide

Variantes et codes commandes
Code commande | Tension bobine | Disponibilité
CRU-4ZLT24 | 24 Vca | instock
CRU-4ZLT48 | 48 Vca | instock
CRU-4ZLT230 | 230 Vca | instock
CRU-4ZLTD12 | 12 Vcc | instock
CRU-4ZLTD24 | 24 Vcc | instock
CRU-4ZLTD48 | 48 Vcc | instock

Documents disponibles (références)

• Fiche technique série CRU-Z (PDF)
• Gamme de relais industriels (PDF)

Produits associés

• Supports et embase pour relais (ex. CRJB-1T, CRJB-2T)
• Peignes de raccordement, bornes à vis / bornes à cages

Caractéristiques / spécifications techniques

• Série / Modèle : CRU-4Z
• Configuration : 4x NO/NF (contacts inverseurs)
• Courant nominal des contacts : 5 A
• Tension de commutation maximale : 230 Vca / 30 Vcc
• Tensions bobine disponibles : 12 Vcc, 24 Vcc, 48 Vcc, 24 Vca, 48 Vca, 230 Vca
• Consommation bobine : < 1,2 W
• Durée de vie électrique : 100 000 cycles
• Durée de vie mécanique : CA 30 000 000 cycles / CC 50 000 000 cycles
• Protection bobine : diode intégrée
• Montage : rail DIN (clipsable), largeur 21 mm
• Indicateur : mécanique + LED
• Fonctions additionnelles : levier de test, marche forcée
• Accessoires inclus : bras de maintien
• Bornes compatibles : CRUB-4ZC14 (cages), CRUB-4ZB14 (vis)
• Peigne compatible : CRUJ-4TB14 (pour borne à vis)
