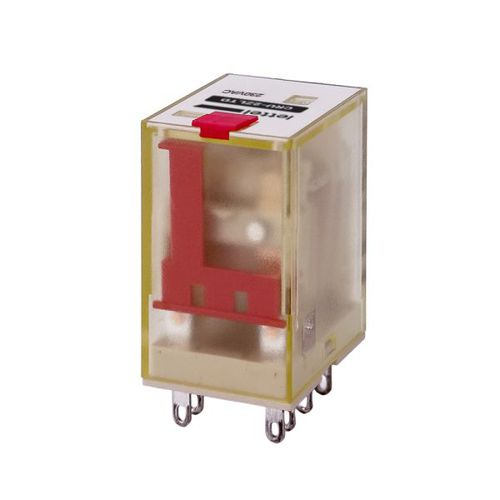

Relais électromécanique 24 Vca CRU-2Z series

230 Vca48 Vcc12 Vcc

Présentation
Relais industriel embrochable 8A – 2x NO/NF – 21mm

Caractéristiques

• Contacts:
  • Configuration : 2 contacts inverseurs – 2x NO/NF
  • Courant nominal : 8 A
  • Tension maximale : 230 Vca / 30 Vcc
• Boîtier et montage:
  • Relais embrochable sur socle clipsable rail DIN
  • Bras de maintien inclus
  • Supports compatibles : Bornes à cages CRUB-2ZC08 ; Bornes à vis CRUB-2ZB08
  • Compatible avec peignes de raccordement CRUJ-2T (8 connexions, disponibles en 3 couleurs) uniquement pour borne à vis
  • Indicateur d’état : mécanique
  • Témoin lumineux : LED
  • Fonctions : levier de test et marche forcée
• Électriques:
  • Tension d’alimentation (bobine) disponibles : 24 Vca / 48 Vca / 230 Vca et 12 Vcc / 24 Vcc / 48 Vcc
  • Consommation : moins de 1,2 W
  • Durée de vie électrique : 100 000 cycles
  • Durée de vie mécanique : CA : 30 000 000 cycles ; CC : 50 000 000 cycles

Fonctionnalités

• Assure la commande et la commutation de circuits électriques avec un haut niveau de fiabilité
• Interface entre circuits de commande et de puissance
• Contrôle visuel immédiat grâce aux indicateurs intégrés (LED et indicateur mécanique)

Applications

• Environnements industriels et tertiaires
• Systèmes d’automatisation, armoires électriques, équipements de contrôle-commande
• Applications nécessitant des cycles de commutation fréquents et fiables

Installation

• Montage sur rail DIN via socle clipsable
• Raccordement par bornes à cages ou à vis
• Utilisation possible de peignes de raccordement 8 connexions pour faciliter le câblage (pour borne à vis)
• Bras de maintien fourni pour fixation sécurisée

Variantes et codes commandes
Code commande - Tension d’alimentation - Produit stocké
CRU-2ZLT24 - 24 Vca - instock
CRU-2ZLT48 - 48 Vca - instock
CRU-2ZLT230 - 230 Vca - instock
CRU-2ZLTD12 - 12 Vcc - instock
CRU-2ZLTD24 - 24 Vcc - instock
CRU-2ZLTD48 - 48 Vcc - instock

Produits associés

• Supports de fixation et peignes de raccordement (accessoires pour montage et distribution)
• Relais industriels et variantes 1x NO/NF, 12 A, têtes et embase compatibles

Caractéristiques / spécifications techniques

• Référence commerciale : CRU-2Z
• Type : relais industriel embrochable
• Largeur : 21 mm
• Contacts : 2 contacts inverseurs (2x NO/NF)
• Courant nominal : 8 A
• Tension de commutation maximale : 230 Vca / 30 Vcc
• Tensions bobine disponibles : 12 Vcc, 24 Vcc, 48 Vcc, 24 Vca, 48 Vca, 230 Vca
• Consommation bobine : < 1,2 W
• Durée de vie électrique : 100 000 cycles
• Durée de vie mécanique : CA 30 000 000 cycles, CC 50 000 000 cycles
• Montage : socle clipsable rail DIN, bras de maintien inclus
• Raccordement : bornes à cages ou à vis (peignes CRUJ-2T compatibles pour borne à vis)
• Indicateur d’état : mécanique
• Témoin lumineux : LED
• Fonctions additionnelles : levier de test, marche forcée
