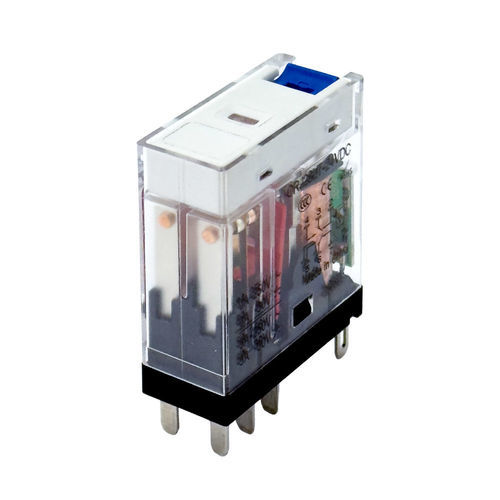

Relais électromécanique 24 Vcc CRJ-2S series

48 Vca12 Vcc24 Vca

Présentation
Relais industriel embrochable 2x NO/NF 8A avec indicateur mécanique, témoin LED, levier de test, marche forcée et diode de protection intégrée. Conçu pour la commande et la commutation de circuits électriques dans les automatismes industriels et armoires électriques.

Contacts

• Configuration : 2 contacts inverseurs – 2x NO/NF
• Courant nominal : 8 A
• Tension maximale de commutation : 230 Vca / 30 Vcc

Électriques

• Tensions d’alimentation (bobine) disponibles : 24 Vca, 48 Vca, 230 Vca, 12 Vcc, 24 Vcc, 48 Vcc
• Consommation : < 0,9 W
• Durée de vie électrique : 100 000 cycles
• Durée de vie mécanique : AC – 30 000 000 cycles ; DC – 50 000 000 cycles
• Protection de la bobine : diode intégrée

Boîtier et montage

• Montage : rail DIN via support embrochable (support compatible largeur 16 mm)
• Raccordement : bornes à vis
• Indicateur d’état : mécanique
• Témoin lumineux : LED
• Fonctions : levier de test, marche forcée
• Compatible avec peignes de raccordement via l’embase pour distribution de potentiel
• Largeur : 12,8 mm

Fonctionnalités

• Visualisation rapide de l’état (indicateur mécanique + LED)
• Levier intégré pour test et marche forcée facilitant la maintenance et le diagnostic
• Diode de protection intégrée pour sécuriser la commande contre les surtensions

Applications

• Automatismes industriels
• Armoires électriques et systèmes de contrôle
• Commutation de charges, interface commande/puissance, signalisation et sécurité

Installation
S’enfile sur un support embrochable compatible et se clipse sur rail DIN. Le raccordement s’effectue par bornes à vis. Un bras de maintien assure la tenue mécanique en environnements vibrants. Des peignes de raccordement sont utilisés pour la distribution de potentiel et le repérage dans les tableaux électriques.

Variantes et codes commandes
CRJ-2SLT24 — 24 Vca — instock
CRJ-2SLT48 — 48 Vca — instock
CRJ-2SLT230 — 230 Vca — instock
CRJ-2SLTD12 — 12 Vcc — instock
CRJ-2SLTD24 — 24 Vcc — instock
CRJ-2SLTD48 — 48 Vcc — instock

Caractéristiques / spécifications techniques

• Type : relais industriel embrochable, 2x NO/NF (double inverseur)
• Courant de commutation : 8 A
• Tension de commutation max : 230 Vca / 30 Vcc
• Tensions bobine disponibles : 12 Vcc, 24 Vcc, 48 Vcc, 24 Vca, 48 Vca, 230 Vca
• Consommation bobine : < 0,9 W
• Durée de vie électrique : 100 000 cycles
• Durée de vie mécanique : AC 30 000 000 cycles / DC 50 000 000 cycles
• Protection bobine : diode intégrée
• Montage : embase sur rail DIN (embase largeur 16 mm)
• Raccordement : bornes à vis
• Indicateur d’état : mécanique et LED
• Fonctions additionnelles : levier de test, marche forcée, compatibilité peigne de raccordement
• Largeur : 12,8 mm
