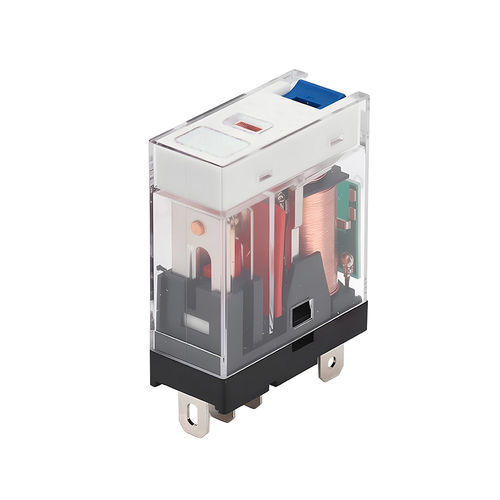

Relais électromécanique 24 Vcc CRJ-1S series

230 Vca24 Vca12 Vcc

Présentation
Relais industriel embrochable 1 NO / 1 NF 12 A avec LED, levier de test et diode intégrée. Disponible en tensions bobine de 12 Vcc à 230 Vca. Montage sur rail DIN, format compact.

Caractéristiques

• Contacts :
  • Configuration : 1 NO / 1 NF
  • Courant nominal : 12 A
  • Tension maximale commutable : 230 Vca / 30 Vcc
• Boîtier et montage :
  • Montage : sur support rail DIN (largeur 16 mm)
  • Raccordement : bornes à vis
  • Indicateur d’état : mécanique
  • Témoin lumineux : LED
  • Fonctions : levier de test et marche forcée
  • Accessoires : bras de maintien inclus
  • Compatible avec peignes de raccordement pour distribution de potentiel
• Électriques :
  • Tensions d’alimentation (bobine) disponibles : 24 Vca, 48 Vca, 230 Vca, 12 Vcc, 24 Vcc, 48 Vcc
  • Consommation : < 0,9 W
  • Durée de vie électrique : 100 000 cycles
  • Durée de vie mécanique : CA : 30 000 000 cycles ; CC : 50 000 000 cycles
  • Protection : diode intégrée

Fonctionnalités

• Permet de piloter et commuter des circuits électriques avec fiabilité.
• Visualisation d’état immédiate via indicateur mécanique et LED.
• Levier intégré pour test et marche forcée, facilitant maintenance et diagnostic.
• Diode de protection intégrée pour sécuriser la commande contre les surtensions.

Applications

• Automatismes industriels
• Armoires électriques
• Systèmes de contrôle pour commutation de charges, interface commande/puissance, signalisation et sécurité

Installation

• Utilisation avec un support embrochable compatible, à clipser sur rail DIN.
• Enfichage simple sur le support et raccordement par bornes à vis.
• Peignes de raccordement disponibles pour faciliter la distribution de potentiels et le repérage en armoire.
• Bras de maintien fourni pour assurer la tenue sur support en environnement vibratoire.

Variantes et codes commandes
Code commande | Tension d’alimentation | Produit stocké
CRJ-1SLT24 | 24 Vca | instock
CRJ-1SLT48 | 48 Vca | instock
CRJ-1SLT230 | 230 Vca | instock
CRJ-1SLTD12 | 12 Vcc | instock
CRJ-1SLTD24 | 24 Vcc | instock
CRJ-1SLTD48 | 48 Vcc | instock

Produits associés (exemples d'accessoires)

• Support de fixation (embase bornes à vis)
• Peignes de raccordement

caractéristiques / spécifications techniques

• Modèle : CRJ-1S
• Configuration contacts : 1 NO / 1 NF
• Courant nominal contacts : 12 A
• Tension de commutation maximale : 230 Vca / 30 Vcc
• Tensions bobine disponibles : 12 Vcc, 24 Vcc, 48 Vcc, 24 Vca, 48 Vca, 230 Vca
• Consommation bobine : < 0,9 W
• Durée de vie électrique : 100 000 cycles
• Durée de vie mécanique : CA 30 000 000 cycles / CC 50 000 000 cycles
• Indicateur d’état : mécanique
• Témoin lumineux : LED
• Fonctions : levier de test, marche forcée
• Raccordement : bornes à vis
• Montage : support embrochable sur rail DIN (largeur 16 mm)
• Accessoires fournis : bras de maintien
• Protection bobine : diode intégrée
