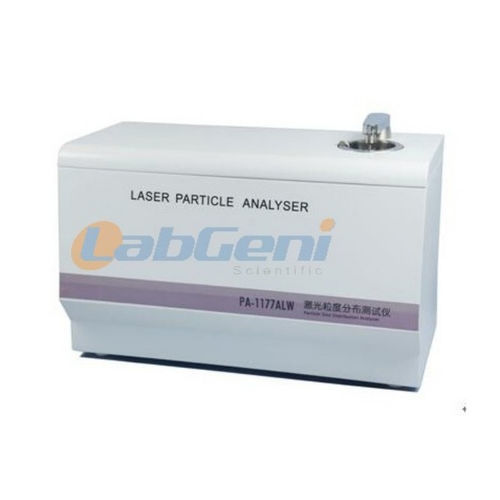

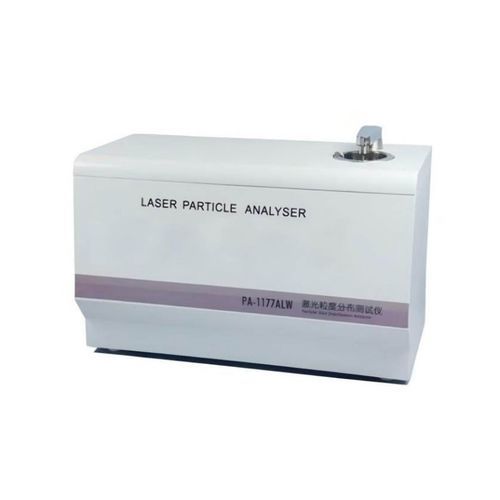

Granulomètre par diffraction laser PA-1177ALW

par analyse d'images dynamiqueoptiquepar diffusion statique de la lumière

Description
Le PA-1177ALW est un analyseur automatique de distribution granulométrique laser en milieu humide basé sur la norme ISO 13320, la théorie de diffusion Mie et des algorithmes propriétaires. L'appareil intègre un système optique Fourier inversé, une détection multi-angle et une caméra embarquée pour la vérification en temps réel de la morphologie des particules. Conçu pour un temps de séjour court de l'échantillon dans le circuit, il limite la ré-agglomération et garantit des mesures représentatives. Temps de mesure typique inférieur à 2 minutes ; les résultats sont enregistrés sur PC pour consultation et impression.

Domaines d'application
Convient pour la R&D et le contrôle de production des suspensions, émulsions et poudres humides : matériaux électroniques, revêtements, papeterie, chimie, céramique, matériaux de construction, pigments, pharmacie, cosmétiques, abrasifs, alimentation, carbonates, argiles, catalyseurs, réfractaires, ciment, sédiments marins, etc.

Avantages de l'instrument

• Préparation d'échantillon automatisée : ajout d'eau, centrage, test et nettoyage avec contrôle stable de la dispersion (dispersion ultrasonique automatique, agitation mécanique, circulation par pompe péristaltique ; durée réglable).
• Caméra intégrée pour l'imagerie morphologique en temps réel ; images sauvegardables pour validation des mesures.
• Système optique Fourier inversé réduisant la lumière parasite due aux réflexions de la cuve ; la diffusion grand-angle n'est pas limitée par l'ouverture de l'objectif, améliorant résolution et précision.
• Détection multi-angle recevant les signaux diffusés en avant, latéral et arrière pour une analyse complète.
• Double source lumineuse à semi-conducteur importée pour une meilleure résolution : 650 nm (30 mW) principal et 405 nm (20 mW) auxiliaire.

Spécifications du rapport
L'interface logicielle prend en charge le chinois et l'anglais. Formats de rapport : distribution cumulée, distribution différentielle, distribution RR. Sorties : données et courbes de distribution cumulée et par intervalle, histogrammes, diamètres caractéristiques (D3, D10, D25, D50, D75, D84, D90, D97), diamètres moyens en volume/surface, surface spécifique et métriques associées.

Paramètres techniques
Modèle : PA-1177ALW
Plage de mesure : 0,01 µm – 3000 µm
Erreur de répétabilité : ≤1 % (écart D50)
Erreur de précision : ≤1 % (écart D50)
Système optique : Système optique Fourier inversé
Source lumineuse : lasers semi-conducteurs importés, double longueur d'onde 650 nm (30 mW) et 405 nm (20 mW)
Détecteur : détecteur multi-niveaux 128 (diffusion avant, latérale, arrière)
Cellule de détection : verre optique 60 mm × 60 mm
Cellule de dispersion : 500 mL, acier inoxydable 304
Disperseur ultrasonique : 60 W
Alimentation : AC220V ± 22V, 50 Hz ± 0,5 Hz
Durée de vie du laser : > 70 000 heures
Environnement de fonctionnement : Température 5–35 °C ; Humidité < 85 %

Caractéristiques / spécifications techniques

• Modèle : PA-1177ALW
• Plage de mesure : 0,01 µm – 3000 µm
• Erreur de répétabilité : ≤1 % (D50)
• Erreur de précision : ≤1 % (D50)
• Système optique : Fourier inversé
• Source lumineuse : lasers double longueur d'onde (650 nm / 405 nm)
• Détecteur : multi-détecteurs 128 niveaux
• Cellule de détection : 60 mm × 60 mm verre optique
• Cellule de dispersion : 500 mL, acier inoxydable 304
• Disperseur ultrasonique : 60 W
• Alimentation : AC220V ± 22V, 50 Hz ± 0,5 Hz
• Durée de vie du laser : > 70 000 heures
• Environnement : 5–35 °C ; Humidité < 85 %
