Granulomètre optique PA-2000BI

par analyse d'images dynamiquepar analyse d'images statiquepour l'industrie agroalimentaire

Présentation produit

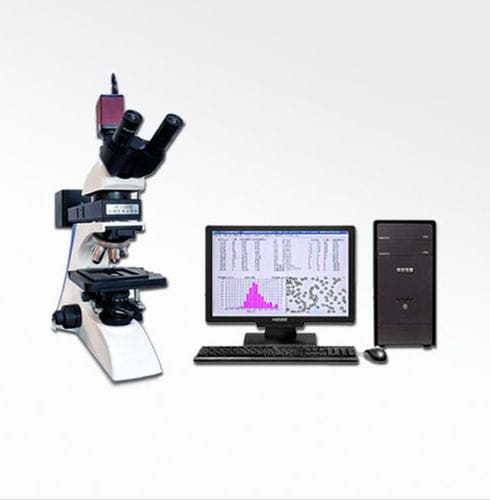

Le PA-2000BI est un système d'analyse d'images composé d'un microscope optique, d'une caméra CCD numérique, d'un logiciel dédié d'acquisition et d'analyse, d'un ordinateur et d'une imprimante. Il visualise la morphologie des poudres et fournit des mesures quantitatives pour compléter l'analyse laser des granulométries et améliorer le contrôle qualité et process.

Principe du test d'imagerie des particules
Les particules sont capturées sur le capteur ; chaque pixel représente une taille définie. En détectant le contour des particules et en comptant les pixels par particule, le système calcule le diamètre équivalent de surface, le rapport d'aspect et la circularité de chaque particule, puis agrège les résultats pour obtenir les distributions de taille et de forme.

Processus principal d'analyse d'image
L'échantillon est grossi par le microscope et imagé par la caméra. Les images sont transférées à l'ordinateur où le logiciel identifie les particules et calcule le nombre, l'aire, le périmètre, le diamètre, le volume et les paramètres morphologiques. Les sorties incluent les distributions de rapport d'aspect, de circularité, de taille des particules et des métriques statistiques telles que D10, D50, D90, D97, taille moyenne et surface.

Domaine d'application

• Poudres minérales : diamant, carbure de silicium, wollastonite, quartz, sulfate de baryum, graphite, carbure de bore, corindon blanc, oxyde de cérium, poudres métalliques.
• Matériaux pour batteries et avancés : lithium cobaltate, poudres de carbone, poudres métalliques diverses.
• Autres matériaux : billes de verre, ciment, produits pharmaceutiques, ingrédients alimentaires, pigments, poussières, formulations pesticides, catalyseurs, boues et diverses poudres.
• Peut servir à vérifier ou compléter d'autres méthodes de test granulométrique.

Paramètres techniques
Modèle : PA-2000BI
Projets d'analyse : distribution de taille de particules, distribution du rapport d'aspect, distribution de circularité, etc.
Plage de test : 0,5–3000 µm
Grossissement maximal : 4000×
Résolution maximale : 0,1 µm
Microscope : transmission/réflexion (options : domestique / métallographique / importé)
Caméra CCD : 3MP / 5MP
Oculaires : 10X, 16X
Objectifs : 5X, 10X, 20X, 50X, 100X
Échelle de référence : 10 µm
Système d'exploitation du logiciel : Windows 7 32-bit
Interface : USB haut-débit

Sortie de rapport

• Après traitement des images, le système compte automatiquement les particules et fournit aire, périmètre, volume, diamètre, distribution de circularité, distribution du rapport d'aspect, distribution de taille et valeurs caractéristiques telles que D10, D50, D90, D97, taille moyenne et surface.
• Le rapport peut afficher une vignette couleur de l'échantillon ; l'en-tête peut inclure le nom de l'échantillon, l'unité de test et le milieu de dispersion. Plusieurs formats de rapport sont disponibles.

caractéristiques / spécifications techniques

• Modèle : PA-2000BI
• Plage de test : 0,5–3000 µm
• Grossissement max : 4000×
• Résolution max : 0,1 µm
• Options microscope : transmission/réflexion (domestique / métallographique / importé)
• Caméra CCD : 3MP ou 5MP
• Oculaires : 10X, 16X
• Objectifs : 5X, 10X, 20X, 50X, 100X
• Échelle : 10 µm
• Système logiciel : Windows 7 32-bit
• Interface : USB haut-débit
