Granulomètre optique PA-2000AI

par analyse d'images dynamiquepar analyse d'images statiquepour l'industrie pharmaceutique

Description

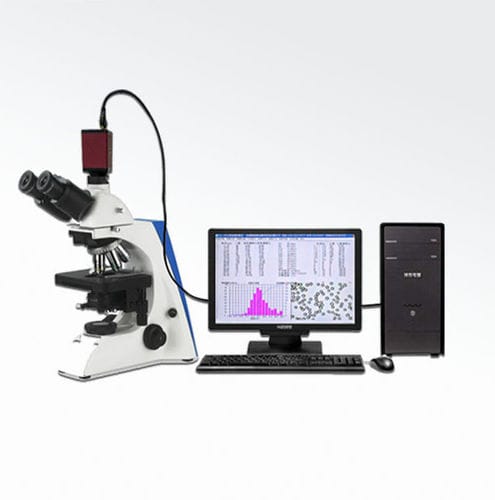

Le système d'analyse d'images PA-2000AI comprend un microscope optique, une caméra CCD numérique, un logiciel d'acquisition et d'analyse d'images, un ordinateur, une imprimante et les accessoires nécessaires. Il permet de visualiser la taille et la morphologie des particules pour poudres et boues, offrant un contrôle qualité plus précis que la diffraction laser pour les particules de forme irrégulière.

Principe du test par image de particule :
Les particules sont formées sur un capteur; chaque pixel a une taille définie. En comptant les particules et le nombre de pixels par particule, le système calcule le diamètre équivalent à aire et le rapport d'aspect pour chaque particule, puis agrège les résultats pour obtenir les distributions de taille et de forme.

Processus principal d'analyse d'image :
L'échantillon est agrandi et imagé par le microscope; les images de morphologie haute résolution captées par la caméra sont transférées à l'ordinateur. Le logiciel propriétaire calcule le nombre, l'aire, le périmètre, le diamètre, le volume, le rapport d'aspect, le coefficient de circularité et les distributions associées. Les sorties incluent graphiques et images pour D10, D50, D90, D97, la taille moyenne et la surface spécifique.

Domaines d'application

• Diamant
• Carbure de silicium
• Wollastonite
• Poudre de quartz
• Sulfate de baryum
• Graphite
• Cobalte de lithium
• Carbure de bore
• Corindon blanc
• Oxyde de cérium
• Poudre de mica
• Poudre de carbone
• Poudre métallique
• Autres poudres minérales
• Différentes poudres ou boues telles que billes de verre, ciment, produits pharmaceutiques, alimentation, pigments, poussières, pesticides, catalyseurs, etc.

Paramètres techniques

• Modèle : PA-2000AI
• Projets d'analyse : distribution de taille de particules, distribution du rapport d'aspect, distribution de circularité
• Gamme de test : 0,5 ~ 3000 μm
• Grossissement maximal : 4000×
• Résolution maximale : 0,1 μm
• Microscope : microscope en transmission (options : domestique / métallographique / importé)
• Caméra numérique (CCD) : 3MP / 5MP
• Oculaire : 10X, 16X
• Objectifs : 4X, 10X, 20X, 40X, 100X
• Échelle : 10 μm
• Méthode d'interface : USB pour transmission haute vitesse et stable

Sortie de rapport
Après traitement des images, le logiciel fournit automatiquement le nombre de particules et les données de morphologie (aire, périmètre, volume, diamètre), les distributions (circularité, rapport d'aspect, taille de particules) et les valeurs caractéristiques (D10, D50, D90, D97, moyenne, surface). Les rapports peuvent inclure une vignette couleur de l'échantillon et des en-têtes renseignant le nom de l'échantillon, l'unité de test et le milieu de dispersion. Plusieurs formats de rapport sont disponibles.

Remarques
Le système peut également servir à vérifier d'autres méthodes de mesure granulométrique.
