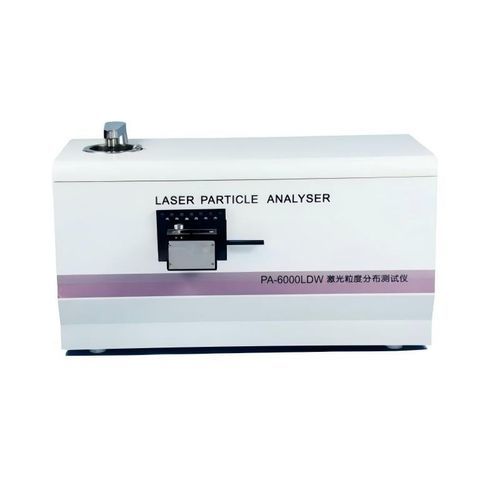

Granulomètre par diffraction laser PA-6000LDW

par diffusion statique de la lumièrelaserpour l'industrie pharmaceutique

Présentation
Le PA-6000LDW est un analyseur de taille de particules combinant mesures sèche et humide avec une plage de mesure de 0,02–2000 µm. L'appareil permet l'analyse de poudres, suspensions liquides, émulsions et matériaux magnétiques et exécute des séquences de test automatisées pour des résultats reproductibles.

Systèmes de fonctionnement

• Système sec : unité principale, unité auxiliaire (vide, cuve de récupération des poudres, cuve de purification d'air) et compresseur d'air sans huile et silencieux.
• Système liquide (humide) : dispersion ultrasonique intégrée, agitation mécanique et circulation.
• Changement sans intervention : basculement piloté par logiciel entre modes sec et humide sans remplacement manuel des éléments pour préserver la précision.

Applications

• Analyse de distribution granulométrique pour poudres sèches et émulsions, y compris ferrites.
• Poudres magnétiques : NdFeB, poudres magnétiques dures et molles.
• Ciment, poudre de cobalt, matériaux électroniques, pesticides, pigments.
• Pharmaceutique, céramique, cosmétique.
• Peintures, revêtements et ingrédients alimentaires.
• Carbonate de calcium, talc, kaolin, alumine, terres rares.
• Catalyseurs, agents gonflants, matériaux réfractaires, graphite.

Caractéristiques

• Fonction de mesure combinée sèche et humide, adaptée aux matériaux non dispersibles dans l'eau et à une large gamme de poudres et d'émulsions.
• Basculement piloté par ordinateur et flux de travail automatisés pour une utilisation mains libres.
• Conception compacte avec trois unités principales : unité principale, unité auxiliaire et compresseur sans huile ; l'unité auxiliaire intègre filtration et collecte des poussières pour les essais secs.
• Cellule humide intégrée avec dispersion ultrasonique et circulation assurant une bonne étanchéité et une faible interférence ; mise à zéro automatique avant mesure.
• Système de dispersion sèche breveté générant rotation et collisions pour obtenir un état monomère pendant la mesure.
• Échantillonnage automatisé et séquences de test pour mesures consécutives et stockage des résultats.
• Compresseur sans huile et silencieux : faible niveau sonore, encombrement réduit, faible consommation et maintenance simplifiée.

Spécifications (tableau)
Principe : Théorie complète de diffusion Mie conforme à la norme ISO 13320
Plage de mesure : 0,02–2000 µm
Précision D50 : <±3 % (avec matériau étalon national certifié)
Source lumineuse : Diode laser 632,8 nm, 3 mW, >20 000 h
Chemin optique : Conception à faisceau parallèle conforme ISO 13320 et ISO 13321
Détecteur : Détecteur silicium multi-éléments ; 128 photodiodes disposées pour maximiser l'angle de détection jusqu'à 165°
Méthode de test : Mesures automatisées humide et sèche sous contrôle informatique ; le test sec réalise prélèvement, contrôle d'air et mesure en ~2 minutes ; le test humide automatise remplissage, dispersion, mesure et nettoyage en ~2 minutes.
Dispersion : Sec — système breveté vide + compresseur pour un temps de dispersion réduit ; Humide — ultrasonique, agitateur et circulation intégrés.
Dispersant : Sec — air ; Humide — eau du robinet, eau distillée ou agent dispersant spécifié.
Poids échantillon : Volume de suspension humide variable ; dose typique ~1 g jusqu'à quantités supérieures selon la nature du matériau.
Logiciel : Logiciel d'analyse Windows ; sorties : tableaux et courbes de distribution, D10/D50/D90/D97, taille moyenne et surface spécifique.
Alimentation : AC 220V 50Hz / 110V 60Hz
Environnement d'utilisation : Propre, 0–40 °C
Dimensions (analyseur) : 860 × 420 × 500 mm ; Unité auxiliaire pour essai sec : 660 × 320 × 900 mm

Configuration standard de l'analyseur (résumé)

• Unité principale PA-6000LDW (PC) ×1 — inclut ultrason, agitateur et circulation.
• Unité auxiliaire PA-6000LDW (PC) ×1 — inclut collecte de poussières, cuve à poussière et cuve de purification d'air.
• Compresseur d'air sans huile et silencieux ×1.
• Logiciel d'analyse de granulométrie (SET) ×1.
• Manuel d'utilisation ×1.
• Rapport d'inspection d'usine, certificat d'essai et certificat ×1 chacun.
• Accessoires : câble d'alimentation ×2 ; câble série/contrôle ×1 ; cuve d'échantillon ×2 ; tuyaux d'admission/aspiration du compresseur ×1 chacun ; tournevis, brosse ×1 chacun ; tube en silicone ×3 (réserve) ; anneaux en caoutchouc pour poulie ×10 (réserve) ; vanne d'entrée ×1 ; tuyaux d'alimentation et de vidange ×1 chacun ; joints d'étanchéité ×1 (réserve) ; flacon dispersant ×1 ; échantillon étalon ×1 ; vitre anti-poussière ×1 ; fusible ×1 ; courroie de mélange ×1 (réserve) ; cuillère d'échantillonnage ×1 ; chiffon ×1.

Spécifications techniques

• Modèle : PA-6000LDW
• Principe de mesure : Théorie complète de diffusion Mie (ISO 13320)
• Plage de mesure : 0,02–2000 µm
• Précision D50 : <±3 % (avec matériau étalon national certifié)
• Source lumineuse : Diode laser 632,8 nm, 3 mW, >20 000 h
• Détecteur : Détecteur silicium multi-éléments, 128 photodiodes, angle de détection jusqu'à 165°
• Modes de test : Mesures automatisées humide et sèche (pilotées par ordinateur)
• Méthodes de dispersion : Sec (vide + compresseur breveté) et Humide (ultrason + agitateur + circulation)
• Logiciel : Windows ; sorties : courbes de distribution, D10/D50/D90/D97, taille moyenne, surface spécifique
• Alimentation : AC 220V 50Hz / 110V 60Hz
• Environnement opérationnel : Propre, 0–40 °C
• Dimensions analyseur : 860 × 420 × 500 mm
