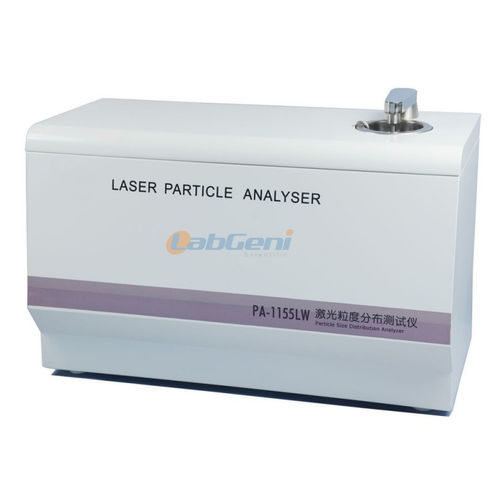

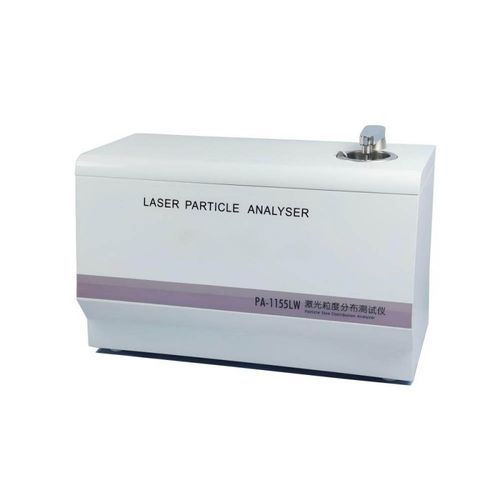

Granulomètre laser PA-1155LW

par diffraction laserpar diffraction laserpour l'industrie agroalimentaire

Description
Le PA-1155LW est un analyseur de taille de particules laser automatique conçu pour les mesures en méthode humide. L'instrument intègre l'alignement optique piloté par ordinateur, la calibration zéro et la gestion d'échantillons entièrement automatisée incluant dispersion ultrasonique, agitation mécanique, échantillonnage cyclique vers la zone de détection et nettoyage automatique. Le temps d'analyse typique est inférieur à 2 minutes par échantillon; les résultats sont enregistrés, sauvegardés et imprimables via le logiciel.

Domaine d'application
Poudres de molybdène, magnésium, zinc, aluminium; carbonate de lithium, carbonate de strontium; noir de carbone blanc, wollastonite, bentonite, silicate de zirconium; carbonate de calcium, talc, kaolin; peintures, ciment, alimentation, pesticides, terres rares, catalyseurs, agents moussants, mica, abrasifs, charges, graphite, pigments, produits pharmaceutiques, chimiques, électronique, papeterie, métallurgie, céramique et autres secteurs pour l'analyse granulométrique de poudres solides ou d'émulsions.

Caractéristiques de l'instrument

• Système entièrement intégré : optique, électronique, cellule d'échantillon, disperseur ultrasonique, agitateur mécanique, circulation et nettoyage automatique sous contrôle informatique.
• Disperseur ultrasonique et agitateur intégrés réduisent le temps de circulation dans les conduites, limitent la réagglomération et améliorent la répétabilité et la stabilité au niveau des instruments internationaux.
• Conception compacte combinant unité de mesure et système d'échantillonnage pour une utilisation et une maintenance simplifiées ; conception anti-interférences électriques pour une fiabilité accrue.
• Transmission de données en série pour connexion aisée à des ordinateurs portables ou fixes et mise en place d'un système de contrôle granulométrique.
• Logiciel en français/anglais (selon version) avec interface conviviale. Le flux automatisé (sélection des paramètres, centrage, messe de fond, ajustement de concentration, acquisition, analyse, rapport et nettoyage) s'exécute après activation de la commande « Auto Test ».
• Le rapport fournit distributions cumulatives et par intervalle, histogrammes et indicateurs tels que D10, D50, D90, D97 et taille moyenne.
• Modes de test prédéfinis pour mémoriser paramètres (indice de réfraction, mode de distribution, concentration, durée ultrasonique, temps d'échantillonnage, fréquence de cycle, temps de nettoyage) et garantir la reproductibilité.
• Conception robuste : antichoc, anti-poussière et anti-humidité pour le transport et l'utilisation en environnement exigeant.

Performances
Plage de mesure : 0,1 µm – 155 µm
Principe : diffusion et diffraction (théorie de Mie) avec algorithmes propriétaires
Méthode d'échantillonnage : méthode humide ; puissance ultrasonique intégrée 50W
Système d'échantillonnage : échantillonnage cyclique ; volume cellule de dispersion 500 mL
Répétabilité : erreur de répétabilité D50 < 1 % (matériau étalon national)
Temps d'essai : < 2 minutes par échantillon
Laser : laser semi-conducteur 635 nm, 3 mW, durée de vie > 70 000 h, classe 1
Environnement de fonctionnement : 5–35 °C ; humidité <85 %
Interface : port série RS232
Logiciel : Windows (support français/anglais/chinois selon version; listé XP/7 32 bits)
Consommation : ~300 W totale
Alimentation : AC 220V ±10% 50Hz
Dimensions (L×l×H) : 740 × 340 × 460 mm ; Poids ≈ 65 kg

Paramètres principaux (tableau)
Modèle : PA-1155LW
Principe d'essai : diffusion / théorie de Mie et logiciel d'analyse propriétaire
Plage de mesure : 0,1 µm – 155 µm
Précision : erreur de répétabilité <1 % (matériau étalon national)
Temps de mesure : <2 minutes par échantillon
Méthode d'échantillonnage : méthode humide ; puissance ultrasonique 50W
Cellule de détection : verre optique 60 mm × 60 mm
Cellule de dispersion : 500 mL, acier inoxydable 304
Chemin optique : système optique de Fourier inversé ; chemin parallèle conforme aux normes ISO13320 / ISO13321
Détecteur : 48 niveaux multi-détecteurs
Source laser : laser semi-conducteur 635 nm, 3 mW, durée >70 000 h, classe 1
Ultrasonique : intégré 60W ; temps de dispersion, agitation et cycle réglables
Rapport : distribution granulométrique, courbes et données (D10, D50, D75, D84, D90, D97, moyenne, surface spécifique)
Alimentation de travail : AC220V ±10% 50Hz

Configuration

• 1 × Analyseur de taille de particules laser PA-1155LW — 1 poste — avec disperseur ultrasonique, agitation et système de circulation
• 1 × Logiciel d'analyse granulométrique
• 1 × Notice d'utilisation
• 1 × Rapport d'inspection d'usine
• 1 × Certificat d'essai
• 1 × Certificat de conformité
• 1 × Câble d'alimentation
• 1 × Câble de communication dédié
• 1 × Tournevis
• 3 × Tuyaux de boucle (pièces de rechange)
• 1 × Vanne d'entrée
• 1 × Tuyau d'arrivée d'eau
• 1 × Tuyau de vidange
• 1 × Chiffon (pièce de rechange)
• 1 × Joint d'étanchéité (pièce de rechange)
• 1 × Dispersant (flacon)
• 1 × Échantillon approuvé
• 1 × Fusible (pièce de rechange)
• 1 × Cuillère d'échantillonnage

Spécifications techniques

• Plage de mesure : 0,1 µm – 155 µm
• Principe : diffusion / théorie de Mie avec logiciel propriétaire
• Échantillonnage : méthode humide ; ultrasonique intégré 50W et agitation mécanique ; échantillonnage cyclique
• Cellule de dispersion : 500 mL, acier inoxydable 304
• Cellule de détection : verre optique 60 mm × 60 mm
• Détecteur : 48 niveaux
• Laser : 635 nm, 3 mW, >70 000 h, classe 1
• Répétabilité : D50 <1 % (étalon national)
• Temps d'essai : <2 minutes par échantillon
• Environnement logiciel : Windows (français/anglais/chinois)
• Interface : RS232
• Alimentation : AC 220V ±10% 50Hz ; ≈300W
• Dimensions : 740 × 340 × 460 mm ; Poids ≈ 65 kg
• Conception : système intégré de mesure et d'échantillonnage avec centrage et nettoyage automatiques ; antichoc/anti-poussière/anti-humidité
