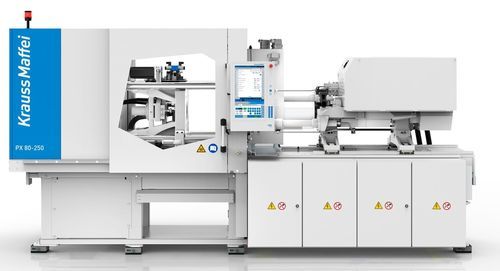

Presse à injecter horizontale PX series

complètement électriquepour cycles de production rapidesà cycles rapides

Présentation
La série PX est une plateforme de presse à injecter tout électrique conçue pour des cellules de production compactes, économes en énergie et très productives. Le système modulaire permet de configurer les machines PX avec des axes de serrage et d'injection/plastification servo-électriques, des fonctions servo-hydrauliques en option, un contrôle avancé des procédés et une intégration automatisée fluide.

Principales caractéristiques

• Unité de serrage tout électrique à double bielle 5 points servo-électrique, dimensionnée pour moules lourds et de grande taille
• Coulisses linéaires de précision assurant un guidage exact de la plaque mobile et une parfaite planarité
• Réglage automatique de la hauteur du moule et contrôle automatique de la force de serrage pour un réglage rapide et une production stable
• Éjecteur électrique de précision offrant un mouvement parallèle indépendant et des temps de cycle réduits
• Axes d'injection et de plastification servo-électriques avec mouvement d'injection servo-hydraulique optionnel ; plusieurs classes de performance disponibles
• Mise en contact de la buse par double vérin avec système buse servo-hydraulique rapide pour une force uniforme et une connexion sans fuite
• Servomoteurs avec récupération d'énergie pour minimiser la consommation à vide
• Servo Power-Pack optionnel et compact pour fonctions hydrauliques (coeur et fonctions en cascade)
• smartControl MC7 : écran multi-touch 21,5", ProcessDesigner et interface smartCube intégrée
• APCplus avec cascadeX et materialX pour une production adaptative et zéro défaut
• Excellente accessibilité : portes larges, panneaux amovibles et accès facilité à la zone de buse
• Logistique des pièces flexible : goulottes multi-directionnelles, convoyeur ou options de déchargement automatisé
• Empreinte compacte via un concept d'enveloppe intelligent permettant une réduction d'encombrement d'environ 20 %

Avantages

• Conception compacte réduisant l'empreinte au sol et simplifiant l'intégration des options
• Productivité élevée grâce aux grandes dimensions de platine, supports stables et axes principaux électriques modernes
• Meilleure efficacité énergétique et maintenabilité via des guidages à faible frottement et des entraînements récupératifs

Automatisation et intégration

• Conçue pour l'intégration de robots linéaires LRXplus (simple ou double) et de robots industriels pour des cellules compactes
• L'enveloppe machine prend en charge l'automatisation intégrée : interfaces convoyeur et découplage des portes de sécurité, conforme CE
• Préparation Industrie 4.0 via modules smartCube, smartConnect et smartMachine

Processus et options

• Large choix d'unités d'injection et de plastificateurs spéciaux pour différents polymères ; retrofit facile des tirants de noyau, power-packs et instrumentation
• Collecteur de fluides proche du moule pour un refroidissement efficace et une perte de pression réduite
• Circuits de régulation de température sélectionnables (chauffage prioritaire/synchrone, boost/draw-down, groupes optimisés)

Caractéristiques techniques

• Dénomination de la série : PX series
• Gamme de force de serrage : 800 - 2 000 kN
• Unité de serrage : tout électrique, servo-électrique 5 points double bielle, dimensionnée pour moules lourds
• Injection/plastification : axes servo-électriques ; mouvement d'injection servo-hydraulique optionnel ; plusieurs classes de performance
• Entraînements : servomoteurs avec récupération d'énergie
• Commande : smartControl MC7 (écran multitouch 21,5") avec ProcessDesigner ; APCplus incluant cascadeX et materialX
• Automatisation : intégration possible avec robots linéaires LRXplus, robots linéaires jumelés, robots IR et systèmes de convoyage/manutention
• Accessibilité : portes opérateur larges, panneaux amovibles, accès facilité à la buse
• Refroidissement & fluides : collecteur modulaire proche du moule ; alimentation des fluides compacte
• Retrofit : options modulaires incluant tirants de noyau, Servo Power-Pack, mesure de débit et plastificateurs spéciaux
